Замена вакуумного усилителя тормозов

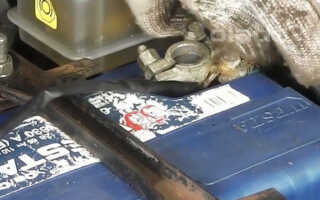

Для того чтобы заменить вакуумный усилитель тормозов, открываем капот. Снимаем аккумулятор. Для этого снимаем с него клеммы.
Клеммы аккумулятора Лада Калина

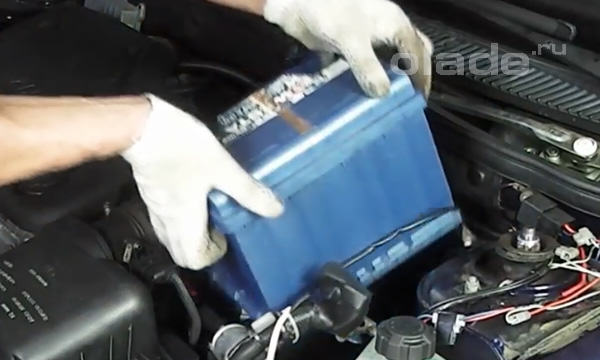

Откручиваем крепление. И извлекаем.

Аккумулятор Лада

Затем снимаем с корпуса воздушного фильтра гофру.

Демонтаж гофры Калина

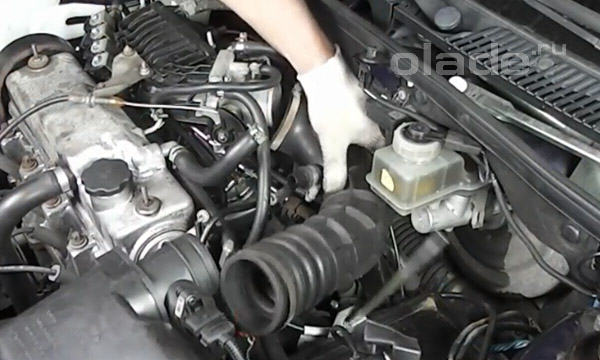

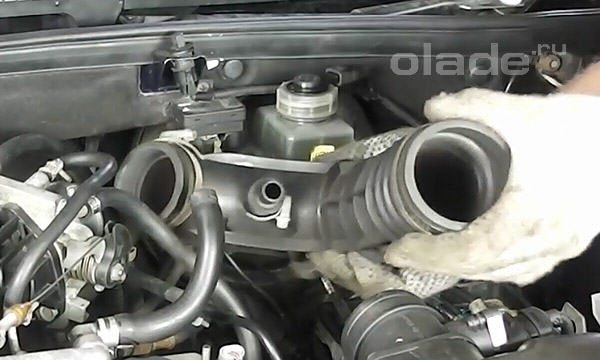

Снимем также защиту двигателя. Чтобы было удобнее работать, снимем гофру. Для этого, ослабив хомут, снимаем с гофры патрубок.

Патрубок гофры Калина

Отжимаем хомут гофры на дроссельном узле. И снимаем её.

Демонтаж гофры Лада Калина

Теперь ключом №13 откручиваем две гайки, которыми главный тормозной цилиндр крепится к вакуумному усилителю.

Крепления тормозного цилиндра Лада

И, не откручивая тормозные трубки, отодвигаем его вперед и вниз. Если же тормозные трубки открутить, потом придётся прокачивать всю тормозную систему. Снимаем патрубок штуцера обратного клапана.

Патрубок штуцера обратного клапана Лада

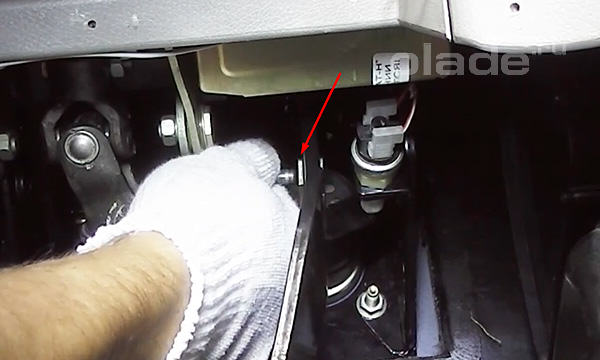

Перемещаемся в салон. Снимаем предохранительную скобу со штока вакуумного усилителя и извлекаем палец.

Предохранительная скоба штока Калина

Головкой №13 с удлинителем и карданчиком откручиваем две гайки крепления вакуумного усилителя к моторному щиту. Извлекаем вакуумный усилитель.

Извлечение вакуумного усилителя Калина

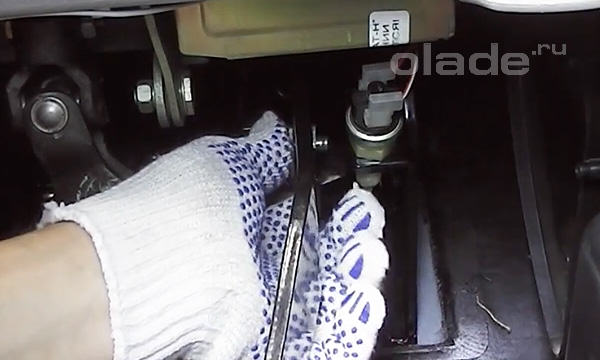

Берём новый вакуумный усилитель. И устанавливаем его на место. Прикручиваем усилитель к моторному щиту. Ставим шток на педаль. И фиксируем его.

Установка нового штока Лада Калина

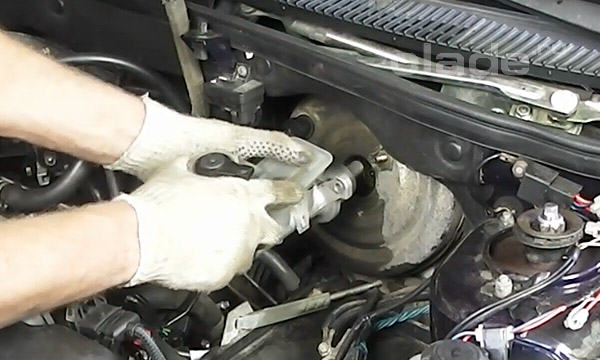

Делаем это внимательно, чтобы потом ничего не подклинивало. Устанавливаем главный тормозной цилиндр.

Установка ГТЦ Лада

И прикручиваем его к вакуумному усилителю.

Закрепление тормозного цилиндра Лада

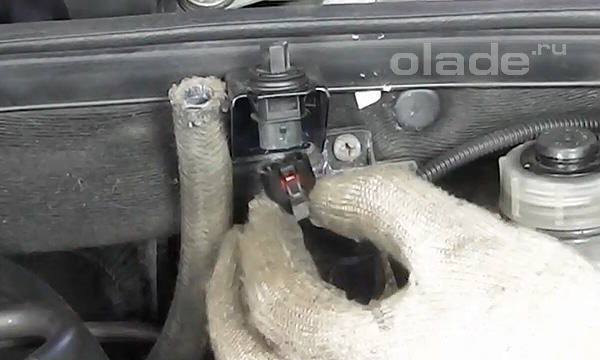

Надеваем электроразъёмы.

Электроразъемы ГТЦ Лада

И патрубок обратного клапана. Устанавливаем обратно гофру.

Установка гофры Лада

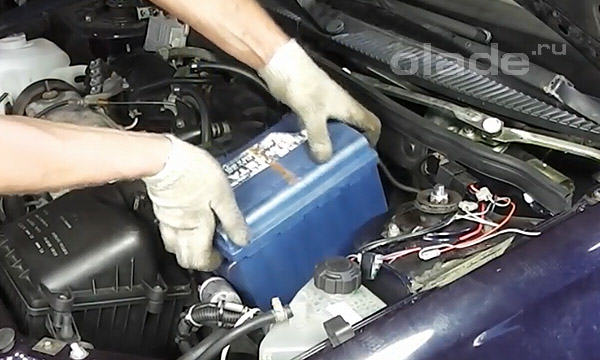

Надеваем снятый патрубок. Устанавливаем аккумулятор.

Установка аккумулятора Калина

Надеваем клеммы. И фиксируем его. Закрываем капот.
