Замена вентилятора отопителя салона

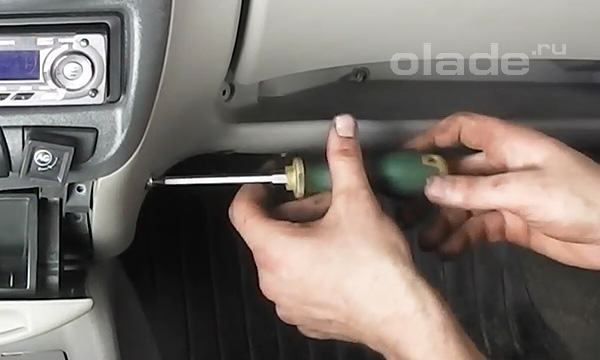

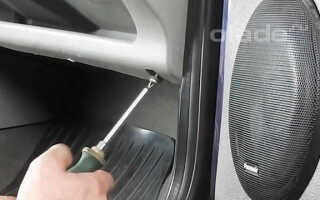

Для того чтобы заменить вентилятор отопителя салона, сначала снимаем крышку бардачка. Для этого крестовой отвёрткой выкручиваем четыре шурупа в нижней части панели.
Шурупы нижней части панели Лада

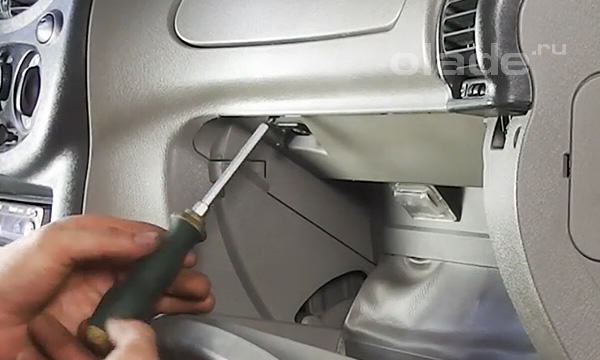

Затем открываем бардачок. Выкручиваем три шурупа в верхней части.

Шурупы верхней части панели Лада

Вынимаем из пазов планку декоративной кожаной накладки.

Демонтаж кожаной накладки Калина

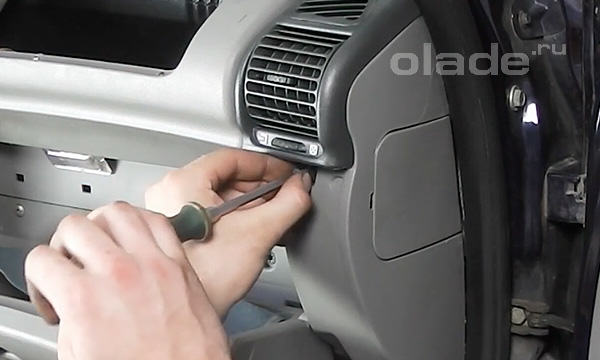

И выкручиваем четыре болта, находящиеся под ней. Поддеваем отвёрткой и снимаем полку панели. Выкручиваем ещё один шуруп в правой части панели, чтобы освободить сопло подачи воздуха.

Шурупы крепления сопла подачи воздуха Калина

Вытягиваем его на себя. И откручиваем шуруп в правой части сопла. Извлекаем сопло.

Демонтаж сопла Калина

Всё той же крестовой отвёрткой выкручиваем шуруп, находящийся в нише сопла. Снизу, под панелью, бардачок зафиксирован направляющими. Вынимаем их.

Крепления бардачка Лада Калина

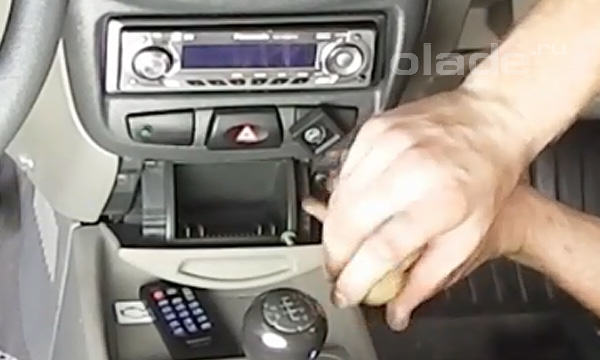

И извлекаем бардачок. Откручиваем шуруп крепления панели, который находится под крышкой пепельницы справа.

Шурупы крепления панели Калина

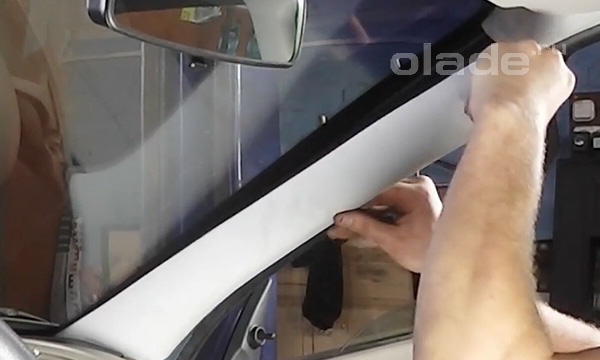

Снимаем декоративную накладку со стойки.

Демонтаж декоративной планки Лада

Отодвигаем нижнюю часть панели и фиксируем её в таком положении. Например – ключом. Так будет проще подобраться к мотору вентилятора.

Фиксация панели Лада

Под панелью выкручиваем три болта крепления вентилятора. Снимаем электрический разъём с моторчика вентилятора.

Электроразъем моторчика вентилятора Лада

Теперь аккуратно извлекаем вентилятор.

Демонтаж вентилятора Калина

Берём новый вентилятор. И устанавливаем его на место. Закручиваем болты крепления.

Установка вентилятора Лада Калина

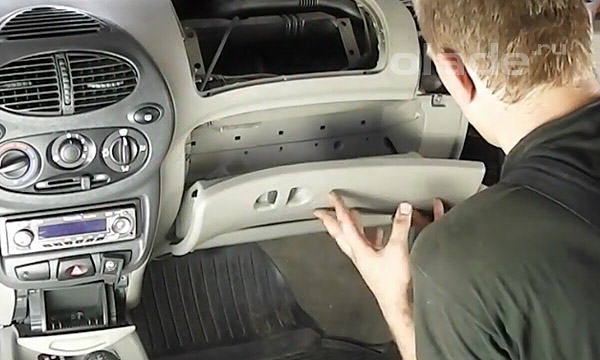

Надеваем электроразъёмы. Приставляем крышку бардачка.

Установка крышки бардачка Лада

Устанавливаем направляющие. Прикручиваем панель.

Зажим шурупов панели Лада

Фиксируем кожаную накладку планкой.

Фиксация кожаной накладки Калина

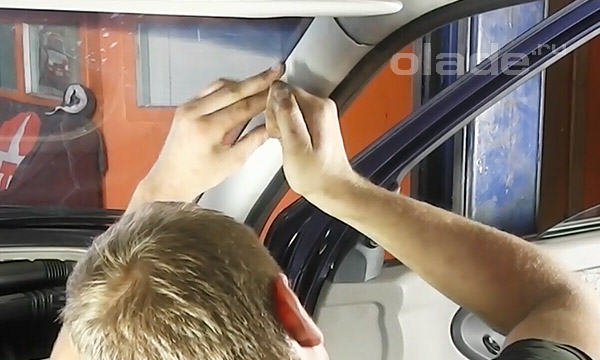

Устанавливаем сопло подачи воздуха. Устанавливаем декоративную накладку на стойку.

Установка декоративной накладки Лада
