Замена топливных форсунок

Для того чтобы заменить топливные форсунки, открываем капот. Снимаем декоративную крышку с двигателя.

Демонтаж пластиковой защиты двигателя Лада

Подложив тряпочку под правый наконечник топливной рампы, снимаем колпачок.

Колпачок топливной рампы Калина

И, нажав на ниппель, стравливаем давление топлива в магистрали. Ждём, пока топливо не перестанет литься.

Стравить давление топливной магистрали Калина

Топливные форсунки установлены во впускном коллекторе. Снимаем с каждой форсунки электрический разъём. Для снятия разъёма нужно сжать проволочный фиксатор.

Электроразъемы форсунок Лада

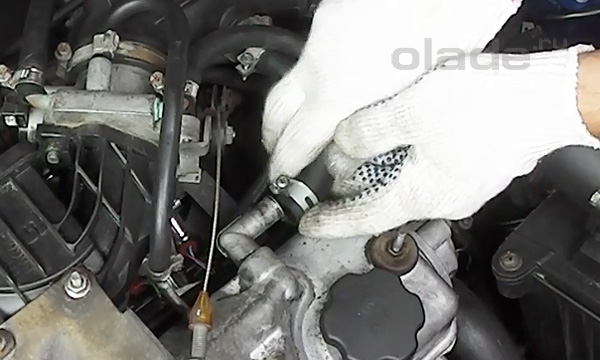

Для удобства работы можно снять патрубок с гофры.

Демонтаж патрубка гофры Калина

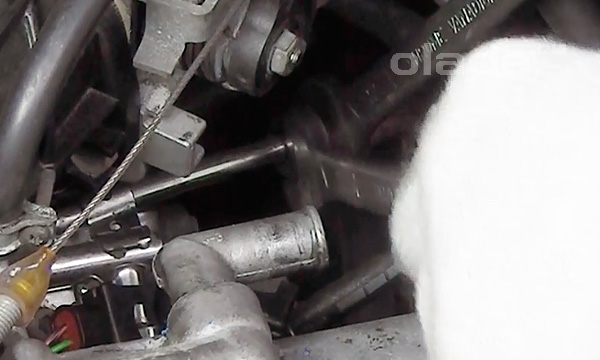

Двумя ключами №17 откручиваем подающую трубку от топливной рампы. Одним ключом удерживаем трубку от прокручивания, другим – откручиваем гайку крепления.

Демонтаж подающей трубки Лада

Затем шестигранником №5 откручиваем два болта крепления рампы к впускному коллектору.

Крепления топливной рампы Калина

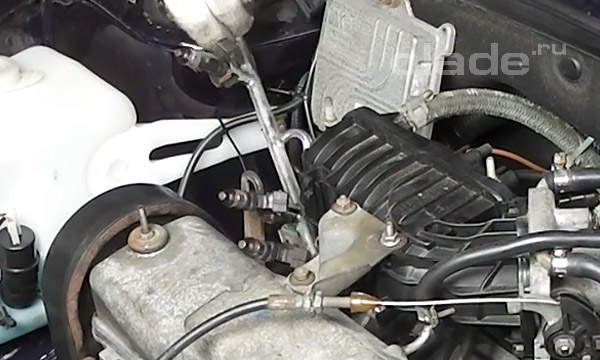

Извлекаем топливную рампу вместе с форсунками.

Извлечение топливной рампы Лада Калина

В топливной рампе форсунка фиксируется пружинной пластиной – вынимаем её. И достаём форсунку. Точно так же достаём остальные.

Извлечение форсунок Лада

Теперь устанавливаем в топливную рампу новые форсунки, смазывая резиновые уплотнительные кольца маслом.

Смазка уплотнительных колец Лада

И фиксируя пружинной пластиной, устанавливаем топливную рампу на место

Установка топливной рампы Калина

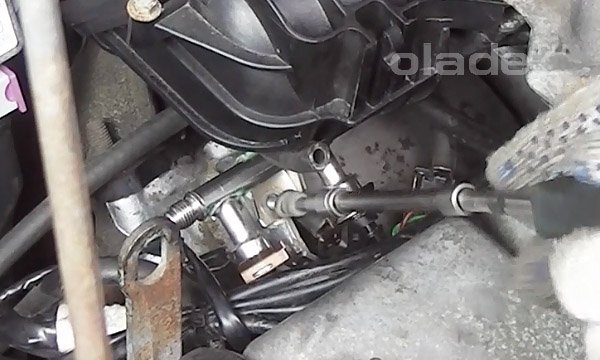

Форсунки должны встать в отверстия во впускном коллекторе. Прикручиваем рампу.

Зажим топливной рампы Лада

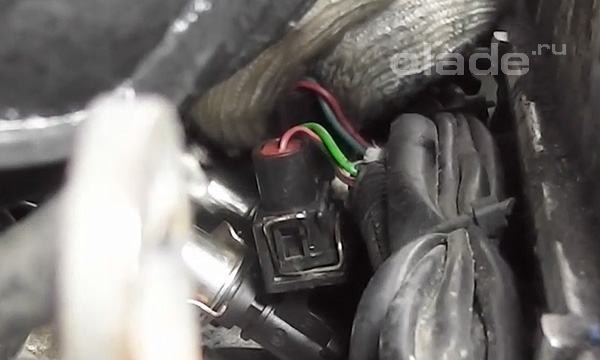

Надеваем на форсунки разъёмы.

Присоединение разъемов форсунок Лада

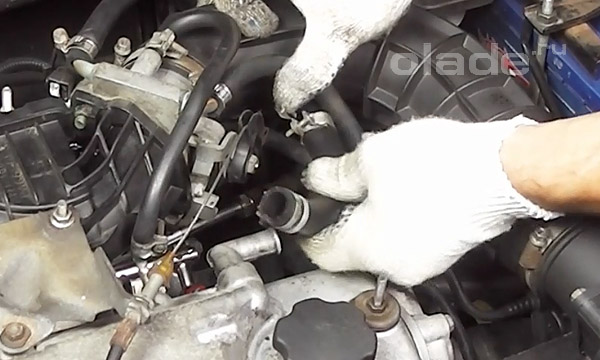

Ставим топливную трубку. И зажимаем её. Ставим обратно патрубок.

Установка патрубка Калина

Несколько раз включим зажигание, чтобы топливо закачалось. И заводим машину.
