Замена ремня ГРМ и натяжного ролика

Периодическая замена ремня ГРМ и замена натяжного ролика ремня генератора необходима, даже если при осмотре вам кажется, что «пробежав» гарантированные 75 тыс. км ремень выглядит как новый. Такие меры профилактики вам точно не повредят. Читайте далее, и Вы узнаете, как поменять ремень грм и как поменять натяжной ролик на Ладе Калине (ВАЗ 1118) самому.

Дело в том, что в основе ремня находится корд – сплетение очень прочных стекловолоконных нитей. Состояние же этих нитей проверить невозможно (если же нити корда видны, то это значит, что ремень нужно было менять еще вчера).

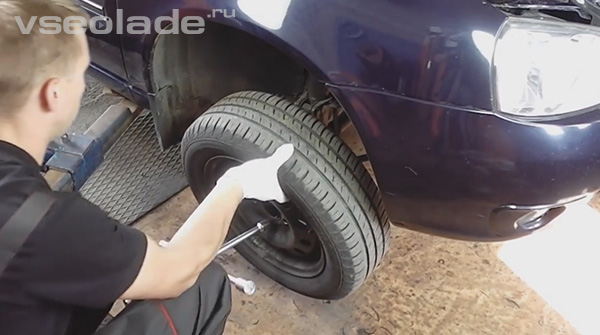

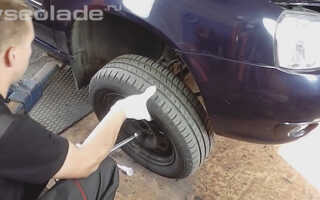

Для того чтобы заменить ремень ГРМ и его натяжной ролик, поддомкрачиваем переднее правое колесо и снимаем его.

ремень ГРМ и натяжной ролик Лада Калина

Внимание! Необходимо дать двигателю немного остыть, чтобы его температура не превышала шестидесяти градусов, иначе можно обжечься.

Вместе с заменой ремня ГРМ целесообразно как минимум проверить состояние помпы (водяного насоса). Регламентированный ресурс помпы – 70 тыс. км пробега, то есть даже меньше, чем у ремня ГРМ. Но эта операция не обязательная. Большинство автолюбителей, убедившись в отсутствии люфтов, заеданий и подтеков, оставляет старую помпу на месте. В случае необходимости замены помпы вам потребуется слить антифриз – в системе охлаждения не должно быть давления. Если же помпу вы менять не планируете, сливать антифриз не нужно. Подробно узнать о процессе замены помпы вы можете узнать в статье «Замена водяного насоса и сальников коленчатого и распределительного вала». О замене антифриза детально рассказано в статье «Замена охлаждающей жидкости».

Снимаем крышку привода ГРМ. Для снятия крышки необходимо головкой №10 открутить два крепежных болта с торцевой стороны и один с лицевой стороны.

ремень ГРМ и натяжной ролик Лада Калина

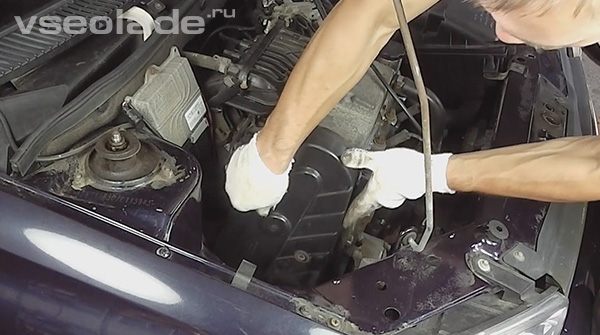

Снимаем крышку, вытягивая ее на себя вертикально вверх.

Затем нужно снять приводной ремень генератора.

Для этого сначала ослабляем его натяжение, ключом №19 ослабив контргайку натяжного механизма. Головкой №8 вращаем регулировочную шпильку по часовой стрелке, чтобы полностью ослабить натяжение ремня.
После чего ремень легко снимается.

ремень ГРМ и натяжной ролик Лада Калина

После этого откручиваем крепление натяжного ролика и снимаем его тоже. Подробнее о снятии и установке приводного ремня вы можете узнать в ролике «Замена ремня и натяжного ролика привода генератора».

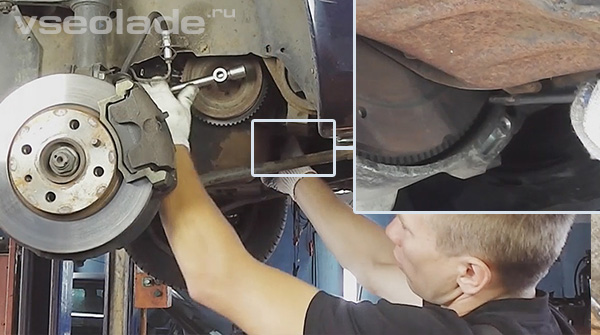

Теперь нужно снять шкив коленчатого вала. Есть два способа, как это можно сделать. Первый удобнее, но при наличии как минимум ямы или подъемника. Застопорив маховик отверткой, головкой №17 откручиваем болт крепления и снимаем шкив. Лучше это делать с помощником.

ремень ГРМ и натяжной ролик Лада Калина



Внимание: проворачивать можно ТОЛЬКО за коленвал (за распредвал проворачивать нельзя)!

Второй способ подойдет вам, если в вашем распоряжении есть только домкрат. В этом случае: извлекаем резиновую заглушку смотрового окошка в верхней части картера сцепления. Фиксируем маховик, вставив отвертку в это смотровое окошко, между его зубьями и, удерживая маховик отверткой, головкой №17 откручиваем болт крепления шкива привода генератора.

ремень ГРМ и натяжной ролик Лада Калина

Учтите, что шкив зажат большим крутящим моментом, поэтому придется приложить серьезное усилие.

Когда шкив снят, необходимо установить ремень ГРМ с шестернями строго по меткам. Для этого вкручиваем назад крепежный болт шкива коленчатого вала и проворачиваем коленвал за головку крепежного болта шкива головкой №17 по часовой стрелке. Делаем это, пока выпуклая контрольная точка на его шестерне не совпадет с вертикальным выступом на корпусе масляного насоса.

ремень ГРМ и натяжной ролик Лада Калина

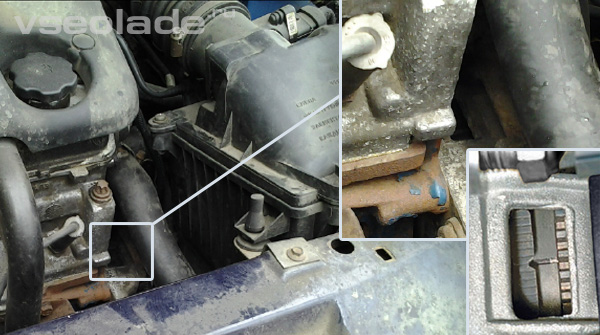

Проконтролировать правильность положения коленвала можно также в смотровом окошке в верхней части картера сцепления – риска на маховике должна располагаться напротив прорези в шкале (см. иллюстрацию к предыдущему шагу). При этом метка распредвала (выпуклая точка на шестерне) должна располагаться горизонтально слева – напротив выступа на задней крышке привода ГРМ.

ремень ГРМ и натяжной ролик Лада Калина

Теперь можно снять ремень ГРМ. Для этого:

  1. Ключом №17 ослабляем крепление натяжног ролика. Затем вручную откручиваем его.
  2. Освобождаем и снимаем ремень ГРМ.



Также снимаем натяжной ролик. Выполняя это действие важно не потерять дистанционную шайбу, установленную под роликом.

ремень ГРМ и натяжной ролик Лада Калина

Но когда нужно менять ремень грм? Ремень ГРМ необходимо менять каждые 75 тыс. км пробега. Эта цифра достаточно большая, однако, время от времени необходим профилактический осмотр. На ремне не должно быть таких признаков износа как:

  • подрезов зубцов (и тем более их отсутствие);
    трещин;
    расслоений резины и тканевой основы.

Кроме того, если вы обнаружили, что на ремень попадает масло (например, подтекая из-под сальника распредвала), его также необходимо заменить, предварительно устранив причину замасливания. Подробно об этой процедуре рассказано в статье  «Замена водяного насоса и сальников коленчатого и распределительного вала».

Осмотреть ремень также нужно в случае плановой замены, поскольку в идеале даже отходивший свое ремень не должен иметь особых признаков износа. Если же следы износа имеются, следует искать их причину, поскольку, когда все детали системы взаимодействуют корректно, их негативное влияние на состояние ремня минимально. Впрочем, случается и так, что внешне почти новый ремень все равно рвется. Виной этому – низкое качество материала корда. По этой причине крайне не рекомендуется экономить ни на самом ремне ГРМ, ни на его натяжном ролике.

Теперь устанавливаем новый ремень ГРМ. Для начала следует убедиться, что новый ремень имеет нужную длину.

ремень ГРМ и натяжной ролик Лада Калина



Не редки случаи, когда продавец по ошибке дает не тот ремень. Также следует убедиться, что выставленные на шаге 6 метки не сбились.

Устанавливаем новый ремень ГРМ. Сначала – на зубчатый шкив коленвала. Затем – на шкив распредвала. После чего – на шкив помпы.
При необходимости доворачиваем шкив распредвала в сторону наименьшего хода до совпадения зубцов ремня с впадинами шкива.

ремень ГРМ и натяжной ролик Лада Калина



Надевая ремень ГРМ, и устанавливая натяжной ролик, следите за тем, чтобы метки (выставленные в шаге 6) не сбились. Действуйте аккуратнее, чтобы не пришлось повторно выставлять метки и натягивать ремень. Небольшое смещение меток допускается, но это смещение должно быть не более одного зуба.

Затем устанавливаем натяжной ролик. На одной стороне ролика есть два маленьких отверстия. Эти отверстия должны остаться с внешней стороны – они нужны для последующего процесса натяжки ремня.

ремень ГРМ и натяжной ролик Лада Калина

Вручную закручиваем крепежную гайку ролика. Зажимать ее ключом не нужно, пока не натянем ремень ГРМ.

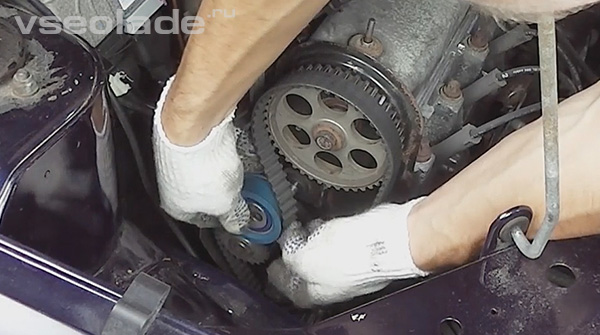

Теперь натягиваем ремень ГРМ. Это важный этап работы, недостаточное натяжение ремня, как и излешнее, чревато проблемами в данном узле. Предварительно натягиваем ремень легким поворотом по часовой стрелке шкива коленвала за головку его крепежного болта головкой №17. Натягиваем ремень ГРМ роликом при помощи круглогубцев или специального ключа с двумя небольшими усиками.

ремень ГРМ и натяжной ролик Лада Калина

Натянув ремень, и удерживая левой рукой натяжной ролик в этом положении, правой рукой нужно убедиться в правильности степени натяжения ремня – на самом длинном свободном участке ремень должен вручную поворачиваться на 90° (и прогибаться на 1 см).

ремень ГРМ и натяжной ролик Лада Калина

Убедившись в правильности натяжения, ключом №17 зажимаем крепежную гайку натяжного ролика.

Затем нужно еще раз проконтролировать правильность натяжения ремня. Для этого снова проворачиваем по часовой стрелке шкив коленвала за головку его крепежного болта головкой №17 на 3-4 оборота. И проверяем метки – они должны совпадать. Проверяем степень натяжения ремня ГРМ – поворачивание на 90° (прогибание на 1 см). При необходимости подтягиваем либо ослабляем натяжение ремня, регулируя положение натяжного ролика.

Собираем все в обратной последовательности. Устанавливаем на место крышку привода ГРМ и закрепляем ее крепежными болтами.

Устанавливаем шкив коленвала. Его необходимо поставить пазом на шпонку.

ремень ГРМ и натяжной ролик Лада Калина

Болт крепления шкива ставим на резьбовой герметик. Застопорив маховик отверткой (как это сделать описано выше), с усилием зажимаем болт крепления шкива коленвала.

Устанавливаем и натягиваем ремень привода генератора. Подробно эта процедура описана в статье «Замена ремня и натяжного ролика привода генератора».

Финальная проверка.

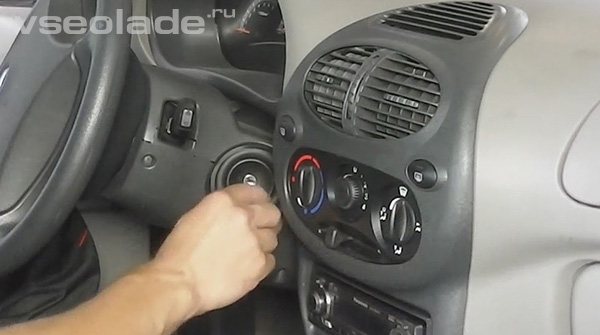

Когда ролики и ремни установлены, не спешите ставить остальные элементы. Сначала необходимо завести двигатель и убедиться, что все установлено правильно – не должно быть никаких посторонних шумов, вибраций, свиста.

ремень ГРМ и натяжной ролик Лада Калина

И только убедившись, что все установлено и работает правильно собирайте оставшиеся элементы: защиту маховика (если ее снимали), защиту двигателя, экран двигателя и колесо.

Замена ремня ГРМ на первый взгляд может показаться довольно-таки сложной задачей, но сделав это один раз в следующий все будет куда проще.
