Замена ступичного подшипника передней подвески

В данной статье Вы узнаете, как заменить передний ступичный подшипник. Чтобы его демонтаж и установка нового прошли успешно, достаточно следовать простой инструкции.

Внимание! Замена заднего ступичного подшипника на ладе калина выполняется по другому принципу, который описан в этой статье.

  • Замена ступичного подшипника лады калина выполняется достаточно просто. Для этого поддомкрачиваем ту сторону автомобиля, с которой будем работать либо поднимаем на подъёмнике. Снимаем колесо. Затем нужно открутить центральную гайку полуоси, которая зажимает нужную нам деталь. Прежде чем это сделать, нужно сбить предохраняющую от самопроизвольного выкручивания завальцовку.

Замена ступичного подшипника передней подвески

  • Застопорив тормозной диск, чтобы ступица не прокручивалась, головкой №30 откручиваем центральную гайку полуоси.

Застопорить тормозной диск Лада Калина

Замена ступичного подшипника Лада Калина

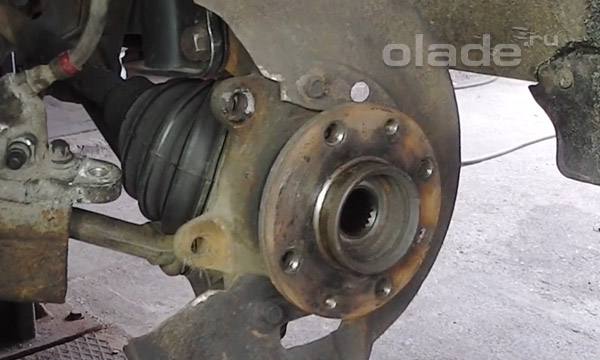

  • Чтобы после того как произведена замена переднего ступичного подшипника на калине не нужно было делать регулировку развала-схождения колёс, необходимо снять ступицу вместе с амортизатором. Замена подшипника задней ступицы у лады калина также требует демонтажа ступицы.

замена подшипника ступицы калина

  • Для этого отсоединим наконечник рулевой тяги от стойки амортизатора. Расшплинтовываем наконечник рулевой тяги. И ключом №17 откручиваем корончатую гайку крепления наконечника.

замена ступицы калина

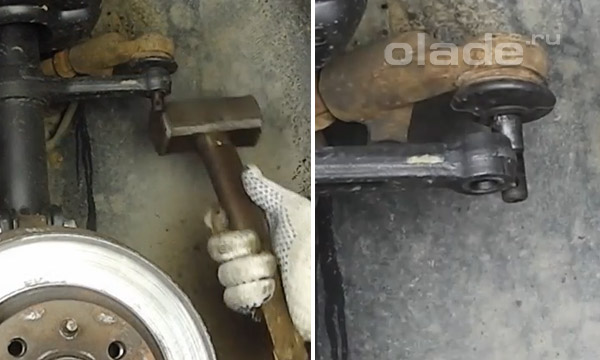

  • Несколькими ударами молотка выбиваем палец наконечника из стойки.

6

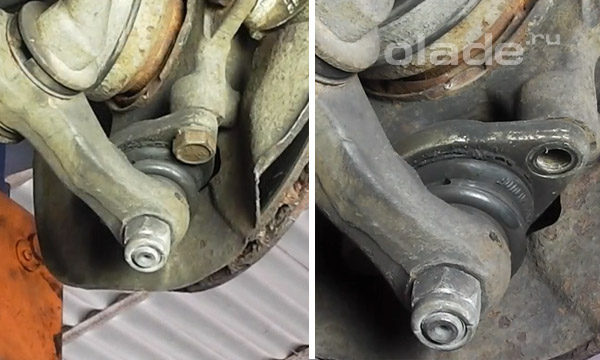

  • Теперь головкой №17 выкручиваем крепление шаровой опоры из поворотного кулака.

замена ступицы калина

Она крепится двумя болтами.

замена ступицы калина

Вынимаем поворотный кулак из шаровой опоры. И извлекаем наружный ШРУС из ступицы.

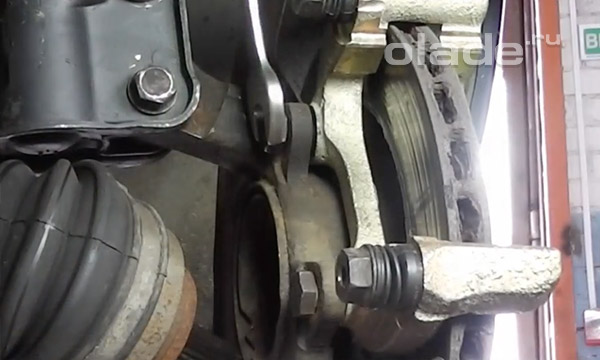

  • Сейчас снимаем тормозной суппорт. Для этого расшплинтовываем две гайки крепления суппорта. И ключом №13 откручиваем их.

Снимаем суппорт Лада Калина

  • Снимаем суппорт. Извлекаем тормозные колодки.

Заменить суппорт Лада Калина

  • Затем ключом №17 откручиваем болты крепления скобы суппорта. И снимаем её.

Заменить суппорт Лада Калина

  • Ключом №7 откручиваем направляющие тормозного диска. Снимаем его.

Заменить суппорт Лада Калина

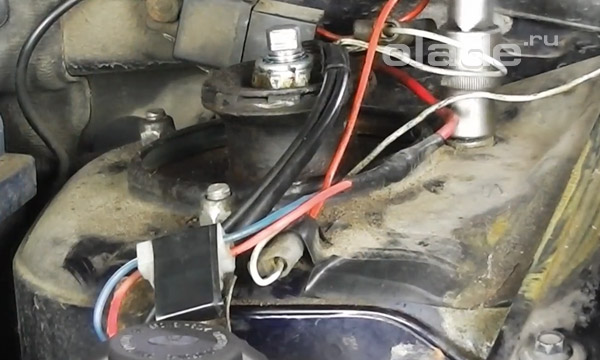

  • Теперь открываем капот. Головкой №13 откручиваем три гайки крепления верхней опоры амортизатора.

Опора амортизатора Лада Калина

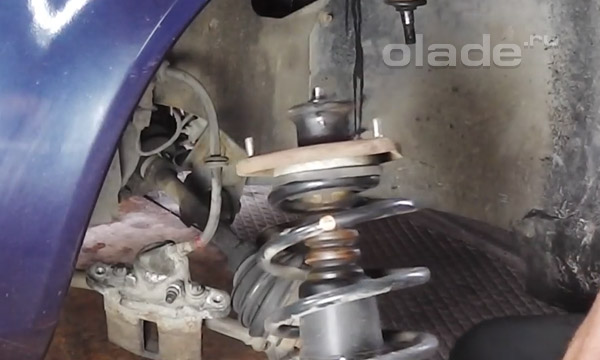

  • И снимаем стойку амортизатора вместе с поворотным кулаком.

Снять стойку амортизатора Лада Калина

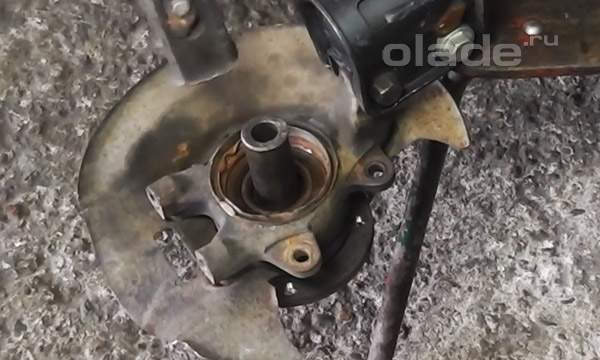

Ступичный подшипник внешней обоймой запрессован в поворотный кулак. Ступица же запрессована во внутреннюю обойму ступичного подшипника.

Ступица Лада Калина

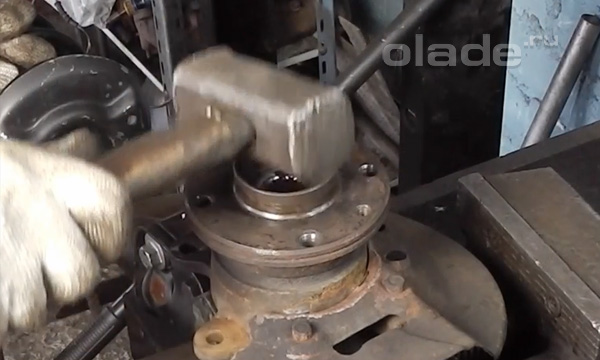

  • Сначала извлекаем ступицу. Её нужно выпрессовать из внутреннего кольца подшипника. Для этих целей воспользуемся прессом. Если пресса у вас нет, можно выбить ступицу вручную, молотком. Выбиваем аккуратно, через направляющую, чтобы не повредить ступицу.

Ступица Лада Калина

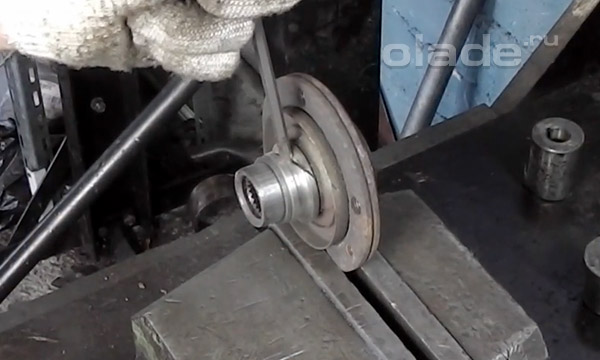

На ступице может остаться внутренняя обойма подшипника. Её нужно сбить либо срезать отрезной машинкой.

Ступица Лада Калина

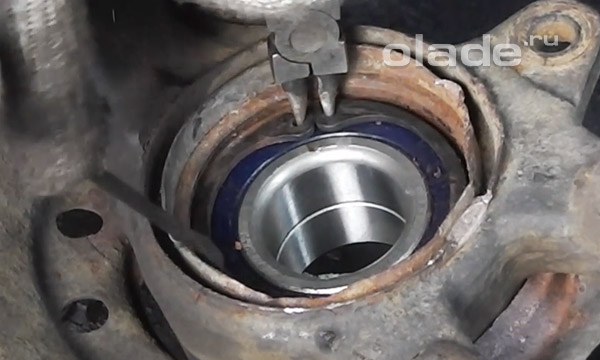

  • Вынимаем внешнее стопорное кольцо и снимаем второе стопорное кольцо с обратной стороны поворотного кулака.

внешнее стопорное кольцо Лада Калина

  • Затем выпрессовываем старый подшипник из поворотного кулака. Либо выбиваем молотком. Выбиваем через направляющую, чтобы удар приходился по внешней обойме подшипника.

Подшипник Лада Калина

  • С обратной стороны поворотного кулака вставляем стопорное кольцо. Теперь можно установить новую заменяемую деталь.

Подшипник Лада Калина

  • При помощи пресса запрессовываем новую деталь в поворотный кулак. При отсутствии пресса, можно запрессовать его вручную, молотком. Но делать это нужно очень аккуратно. Бить можно только по внешней обойме подшипника через направляющую. В качестве направляющей можно использовать старую, уже ненужную деталь.

Замена Подшипника Лада Калина

  • Вставляем стопорное кольцо.

Замена Подшипника Лада Калина

  • Вставляем ступицу в деталь, которую мы заменили. И не спеша запрессовываем его.

Вставить ступицу в подшипник
Вставляем стойку амортизатора на место. Наживляем гайки крепления верхней опоры амортизатора. Зажимаем их головкой №13. Вставляем в ступицу ШРУС. Совмещаем поворотный кулак с креплением шаровой опоры. Наживляем болты. И головкой №17 зажимаем их. Вставляем палец наконечника рулевой тяги в стойку амортизатора. Зажимаем наконечник корончатой гайкой. Вставляем шплинт. И зашплинтовываем гайку.
Затем устанавливаем тормозной диск. Вкручиваем направляющую. И зажимаем её ключом №7.
Сейчас собираем тормозной суппорт. Устанавливаем скобу суппорта. И ключом №17 зажимаем болты. Вставляем направляющие суппорта. Ставим на место тормозные колодки. Устанавливаем суппорт. Ключом №13 зажимаем болты крепления суппорта. И зашплинтовываем их.
Закручиваем центральную гайку полуоси головкой №30. И завальцовываем её. Устанавливаем колесо. Зажимаем его болтами.
