Замена задних тормозных колодок на Ладе 4х4: фото

Задние тормоза, помимо основного назначения (участие в работе тормозящего контура), также используются при работе стояночного тормоза. Тормозная система задней оси оснащена барабанами, в отличие от передней части автомобиля. Колодки в данном случае располагаются не снаружи диска, а внутри барабана. Затягивая рукоятку ручника, вы через трос заставляете колодки прижиматься к внутренней части барабана, который из-за силы трения стопорится на месте и не дает колесу проворачиваться.

Задние колодки барабанов менее изнашиваются, нежели передние, рекомендуемый период их замены составляет 30 тыс. км пробега. Тем не менее, вы сами можете проверить износ колодок – для этого потребуется регулярно посматривать специально сконструированное смотровое окошко. Это можно сделать, не снимая колеса, однако вам потребуется поставить машину на подъемник или загнать ее на яму. Далее с внутренней стороны при помощи отвертки необходимо будет поддеть пробку сервисного отверстия, а затем ее вытащить.

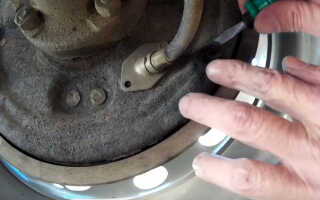

Замена задних тормозных колодок на Ладе 4х4, проверка состояния задних тормозных колодок

Через окошко можно определить толщину фрикционного слоя.

Замена задних тормозных колодок на Ладе 4х4, проверка состояния задних тормозных колодок (фото 2)

Минимально допускаемая толщина слоя – 1,5мм.

Если же это значение меньше, потребуется заменить колодки на новые. Чтобы сделать это, придется снять тормозной барабан со ступицы.

Если вы не хотите переплачивать сервису за замену тормозных колодок (стоимость этой процедуры составляет от 500 рублей за две штуки), вы вполне можете поменять колодки самостоятельно – это сделать ненамного сложнее, нежели в случае с передними, необходимо просто соблюдать аккуратность.

Купите в автомагазине новые колодки. Из рекомендуемых изготовителем марок может выделить: Ferodo, Lynx, Ferodo, Finwhale, «Начало», Dafmi.

Для операции по замене задних колодок нам потребуются следующие приспособления:

  • Крестовина для съема колес.
  • Ключ-головка на 12.
  • Молоток.
  • Плоскогубцы.
  • Резиновая груша.
  • Жидкость WD-40.
  • Деревянный брусок.
  • Шлицевая отвертка.

При помощи крестовины немного отвинтите гайки, фиксирующие заднее колесо.

Замена задних тормозных колодок на Ладе 4х4, отвинтите гайки, фиксирующие заднее колесо

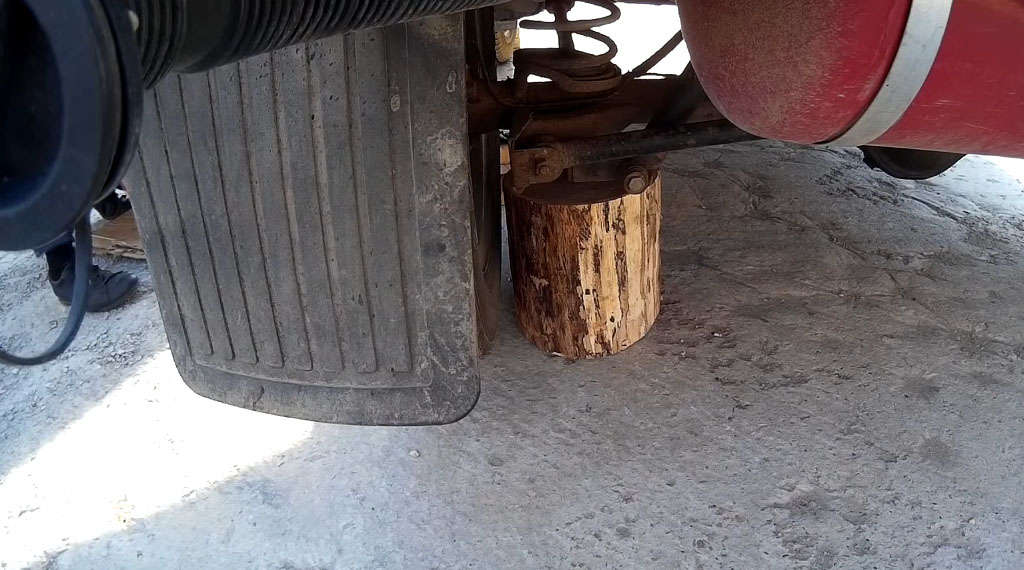

Используйте домкрат, чтобы поднять машину. Нелишним будет на всякий случай подставить вниз деревянную колодку. Опустите вниз до упора рукоятку стояночного тормоза – необходимо, чтобы задние колеса были полностью разблокированы.

Замена задних тормозных колодок на Ладе 4х4, подставьте вниз деревянную колодку

Затем необходимо полностью открутить все гайки, после чего снять колесо. Если на колесе установлен декоративный колпак, снимать его необязательно.

Замена задних тормозных колодок на Ладе 4х4, полностью открутите все гайки, после чего снимите колесо

Обработайте два болта жидкостью WD-40, затем открутите их, используя головку размером 12.  Если болты не поддаются, разок-другой потребуется по ним ударить молотком.

Замена задних тормозных колодок на Ладе 4х4, открутите 2 болта

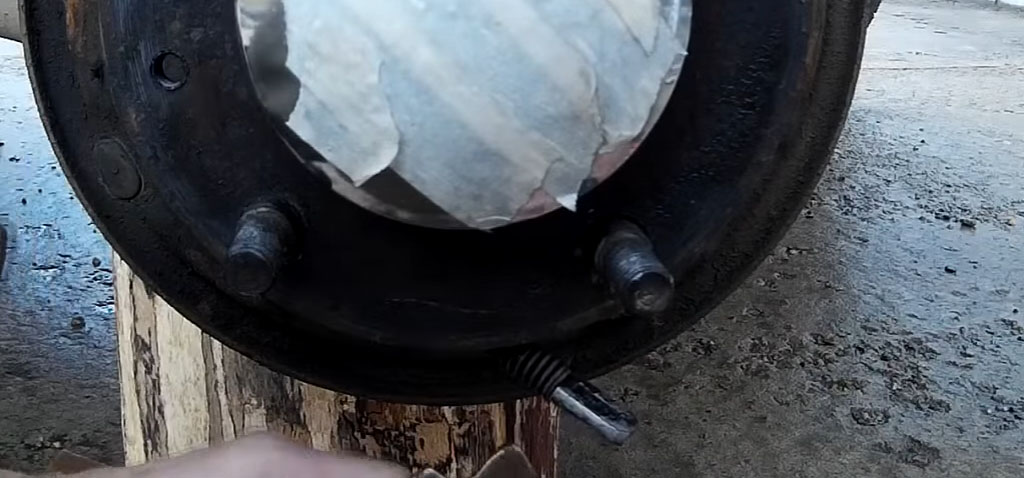

Закрутите вышеуказанные болты в отверстия, указанные на фотографии ниже – таким образом, вы создаете напряжение, которое при снятии барабана будет помогать вам.

Замена задних тормозных колодок на Ладе 4х4, закрутите болты в отверстия

Замена задних тормозных колодок на Ладе 4х4, закрутите болты в отверстия (фото 2)

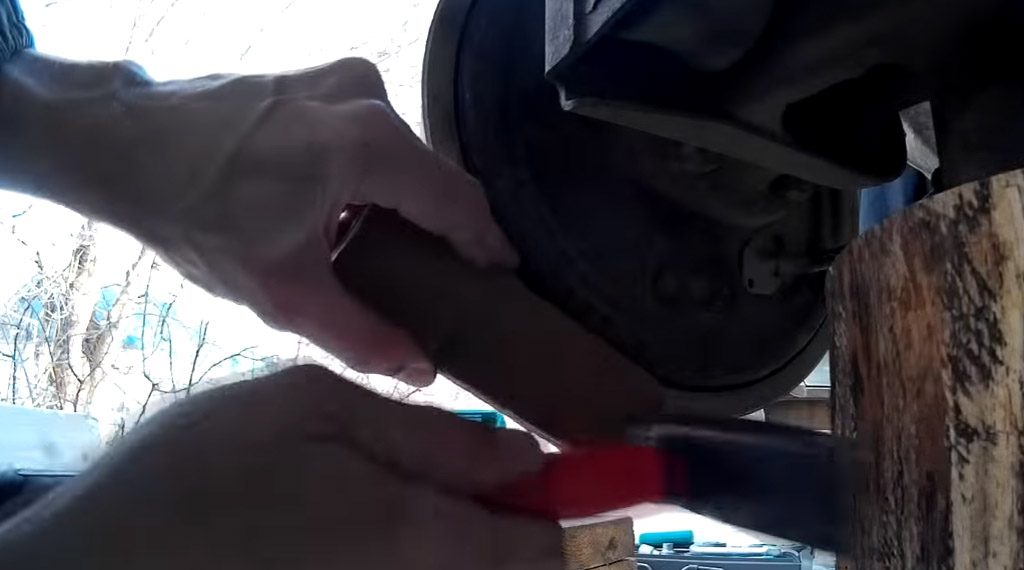

Во время закручивания этих болтов требуется через брусок постукивать молотком по задней части барабана. После этого стяните тормозной барабан. Осмотрите его на предмет наличия трещин, изъянов, сколов, следов выработки – если налицо явный износ элемента, он потребует замены.

Замена задних тормозных колодок на Ладе 4х4, стяните тормозной барабан

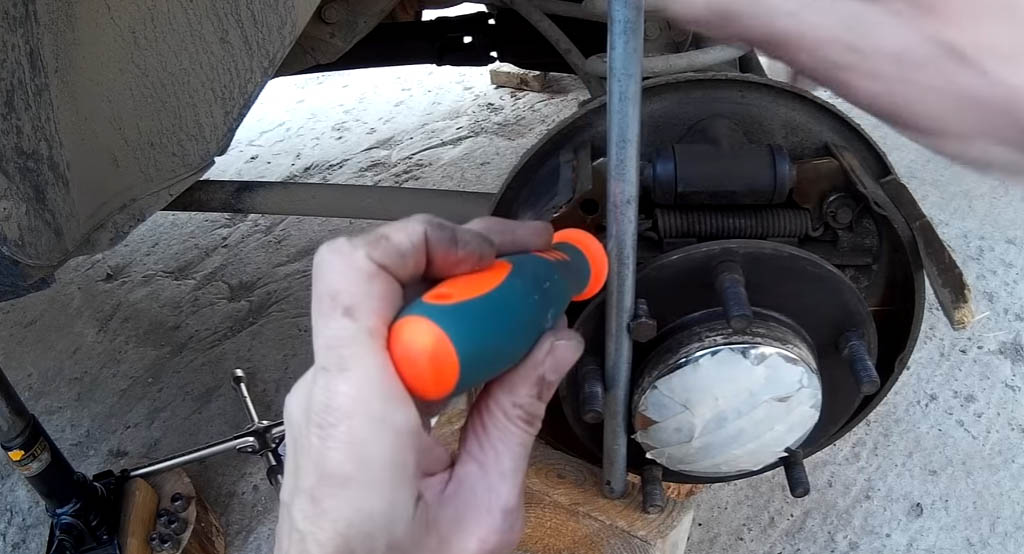

Затем, используя шлицевую отвертку, подденьте конец верхней стягивающей пружины и снимите его. Затем снимите всю пружину.

Замена задних тормозных колодок на Ладе 4х4, снимите верхнюю пружину

Сняв пружины, потребуется вытащить распорную планку.

Замена задних тормозных колодок на Ладе 4х4, вытащите распорную планку

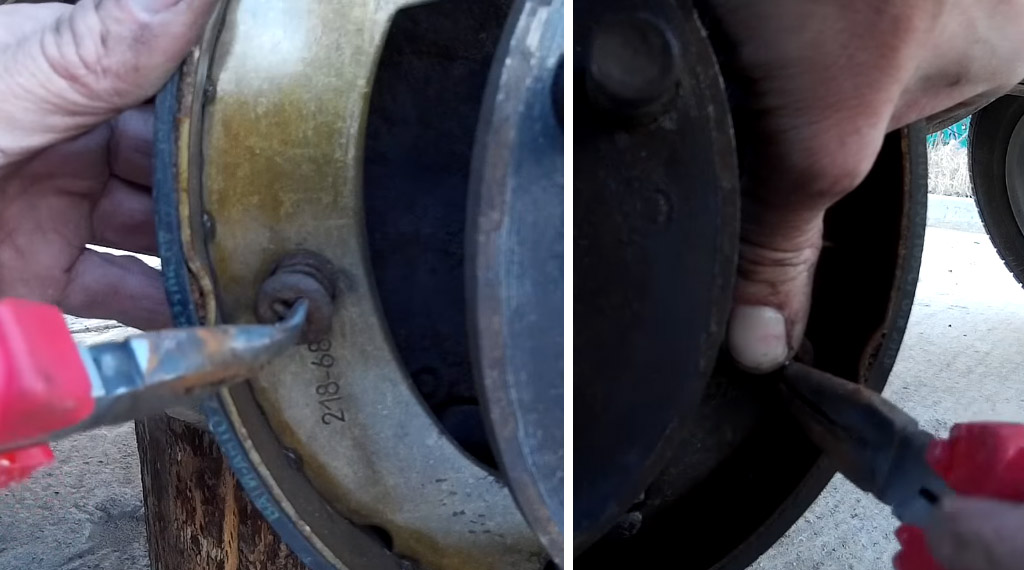

Далее, используя плоскогубцы, вывинчиваем наружную чашку до тех пор, пока ее отверстия не совпадут с соответствующими им выступами стойки.

Замена задних тормозных колодок на Ладе 4х4, открутите стойки

После этого потребуется убрать из обеих чашек пружины. Все мелкие детали надо будет очистить от грязи и коррозии.

Затем удалите рычаг стояночного тормоза из конца тросика.

Замена задних тормозных колодок на Ладе 4х4, уберите шплинт, затем вытащите старую колодку

Для этого при помощи пассатижей уберите шплинт, затем вытащите старую колодку, а после закрепите рычаг на новой колодке.

Замена задних тормозных колодок на Ладе 4х4, удалите рычаг стояночного тормоза из конца тросика

После этого необходимо будет рычаг колодки одеть на трос стояночного тормоза.

Замена задних тормозных колодок на Ладе 4х4, оденьте рычаг колодки на трос стояночного тормоза

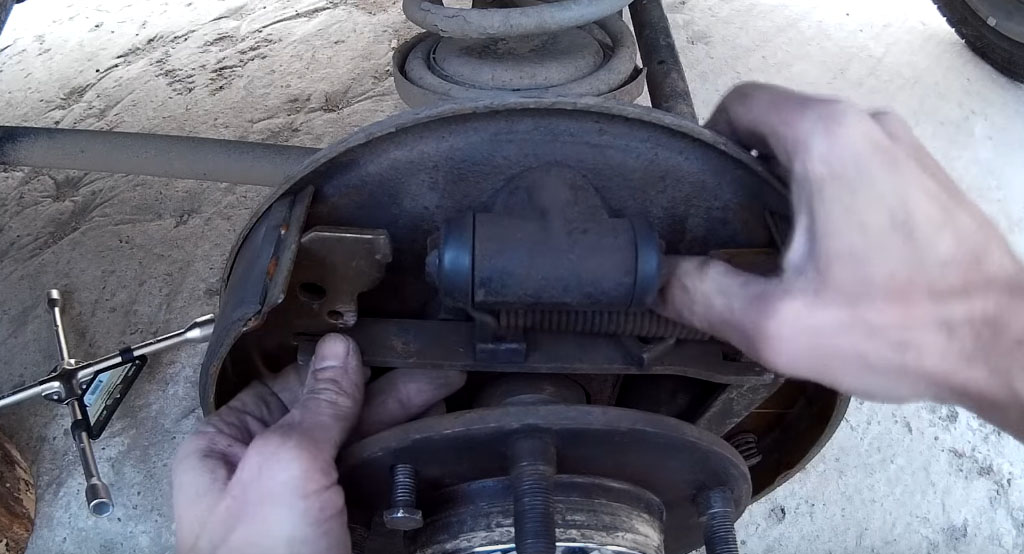

Используя стойку, зафиксируйте правую колодку. Следует нажать на пружину, после чего покрутить ее сзади – пружина должна встать на свое место.

Замена задних тормозных колодок на Ладе 4х4, зафиксируйте правую колодку с помощью стойки

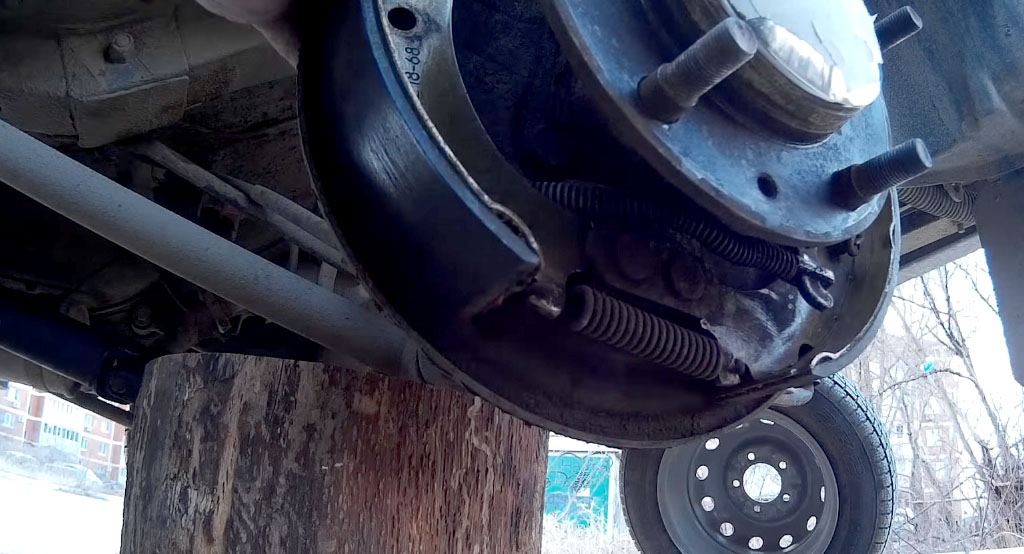

Нижнюю пружину потребуется одеть сначала на правую колодку, а затем и на левую.

Замена задних тормозных колодок на Ладе 4х4, оденьте нижнюю пружину

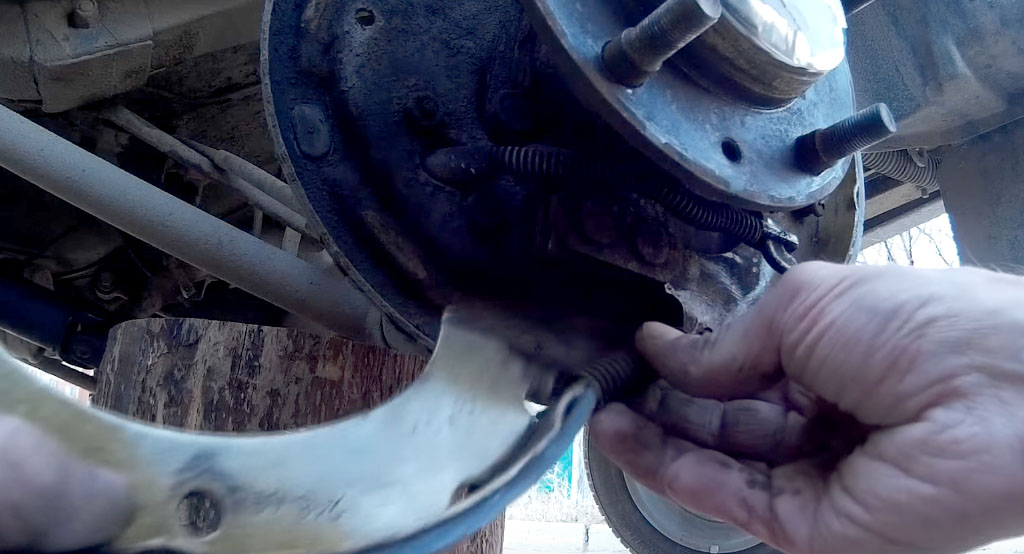

Зафиксируйте левую колодку на ее месте. Установите левую колодку на место.

Замена задних тормозных колодок на Ладе 4х4, установите левую колодку на место

Прикрепите стойку к левой колодке.

Замена задних тормозных колодок на Ладе 4х4, прикрепите стойку к левой колодке

После этого потребуется зафиксировать на правой колодке уже верхнюю пружину. Затем необходимо вернуть на место распорную планку.

Замена задних тормозных колодок на Ладе 4х4, зафиксируйте на правой колодке верхнюю пружину, поставьте распорную планку

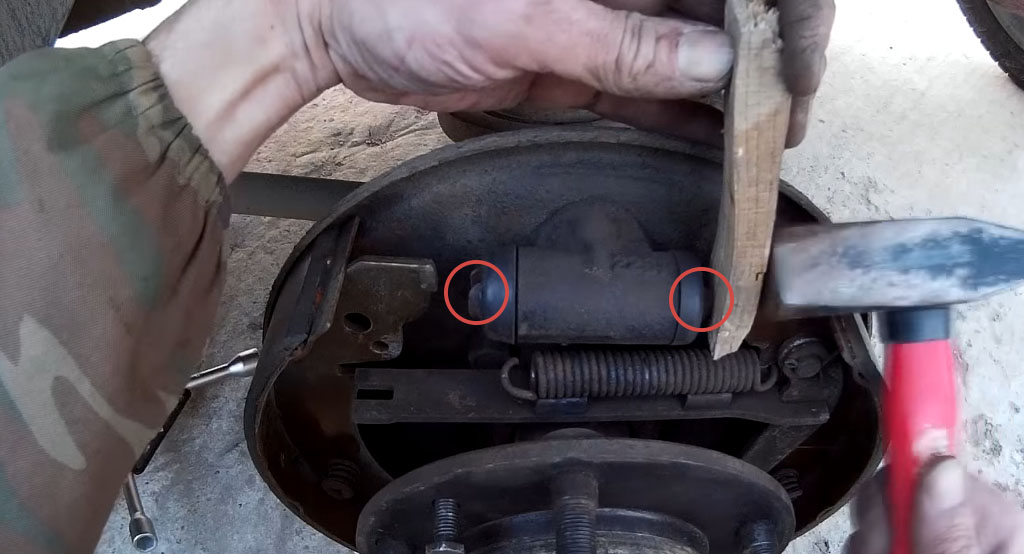

Утапливаем поршни внутри тормозного цилиндра. Эту операцию надо выполнять, постукивая молотком через брусок.

Замена задних тормозных колодок на Ладе 4х4, утапливаем поршни внутри тормозного цилиндра

После того как каждый из поршней ушел внутрь цилиндра, надо проверять количество тормозной жидкости, и, при превышении должного уровня, удалять лишнюю ее часть при помощи резиновой груши.

Замена задних тормозных колодок на Ладе 4х4, проверьте уровень тормозной жидкости

Зафиксируйте верхнюю пружину окончательно.

Замена задних тормозных колодок на Ладе 4х4, зафиксируйте верхнюю пружину

Перед тем как установить на место барабан, надо несколько ослабить трос стояночного тормоза. Нелишним будет также пройтись наждачной бумагой по отверстию барабана в центре, а также по месту посадки.

В процессе посадки барабана потребуется иногда, используя молоток, корректировать положения установленных на свои места колодок.

Замена задних тормозных колодок на Ладе 4х4, корректируйте положение установленных колодок

Соберите остальные элементы в обратном порядке. Далее необходимо вернуть колесо на место – все операции следует выполнить в обратном порядке.
