Замена датчика положения коленвала на Ладе 4×4: фото

Датчик положения коленчатого вала на автомобиле играет важную роль – именно благодаря его данным, отправляемым блоку электронного управления, машина может синхронизировать работу топливных форсунок и механизма зажигания.

Выход из строя датчика означает, что автомобиль не знает, какое количество топлива впрыскивается (да и вообще, впрыскивается ли), чему равны углы поворота распределительного вала, работает ли исправно зажигание и т. п. Поэтому важно уметь определять неисправность такого элемента и, при необходимости, заменить его новым. Притом сделать это вы можете сами, не прибегая к услугам автосервиса, что позволит сэкономить время и средства. Если не планируете как-нибудь оказаться в одиночку далеко от населенного пункта с заглохшим мотором, тогда этот материал для вас.

Замена датчика положения коленвала на Ладе 4x4: датчик положения коленчатого вала

Как узнать, корректно ли работает датчик? Признаки неисправности этого элемента следующие:

  • Признаки детонации в двигателе при разных режимах работы.
  • Изменяющееся число оборотов коленвала на холостых.
  • Существенное снижение мощности мотора.
  • Снижение динамики езды автомобиля. Этот фактор необязательно указывает на то, что виновником является датчик положения, однако все равно является одним из сигналов.
  • Самопроизвольное понижение или повышение оборотов.
  • Двигатель сам по себе глохнет, далее уже не заводится.
  • Исчезновение искры на свечах.

Так как материал посвящен замене датчика, далее не будем останавливаться на способах проверки (их несколько) – предполагается, что датчик вашей «Нивы» точно перестал работать. Заметим, что, несмотря на простоту конструкции этого устройства (корпус, сердечники, обмотка и изоляция) он не подлежит восстановлению, а меняется лишь целиком. В автомобиле устройство находится в креплении, которое установлено в центральной области шкива генераторного привода.

Из инструментов потребуется лишь крестовая отвертка.

Первое, что потребуется сделать – остановить двигатель и выключить зажигание. Затем необходимо открыть капот, найти датчик.

Замена датчика положения коленвала на Ладе 4x4: найдите датчик

Затем следует потянуть за штекер с проводами питания…

Замена датчика положения коленвала на Ладе 4x4: нажмите на пластмассовую защелку

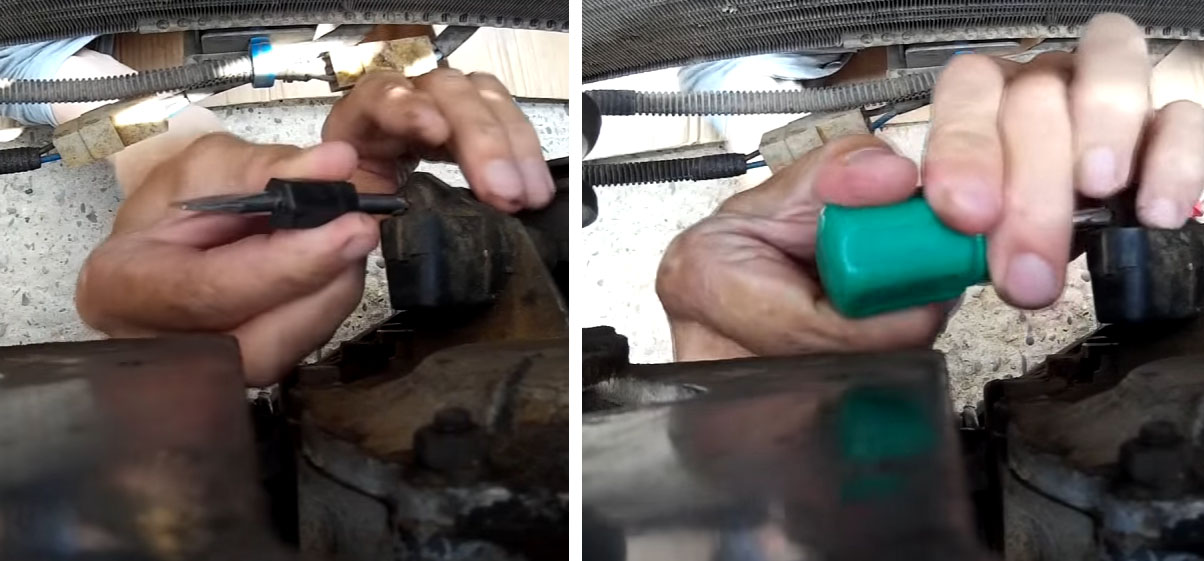

Открутите винт крепления при помощи крестовой отвертки.

Замена датчика положения коленвала на Ладе 4x4: открутите винт крепления

Если обычной отверткой не получилось открутить винт, используйте отвертку с короткой ручкой.

Замена датчика положения коленвала на Ладе 4x4: открутите винт крепления (фото 2)

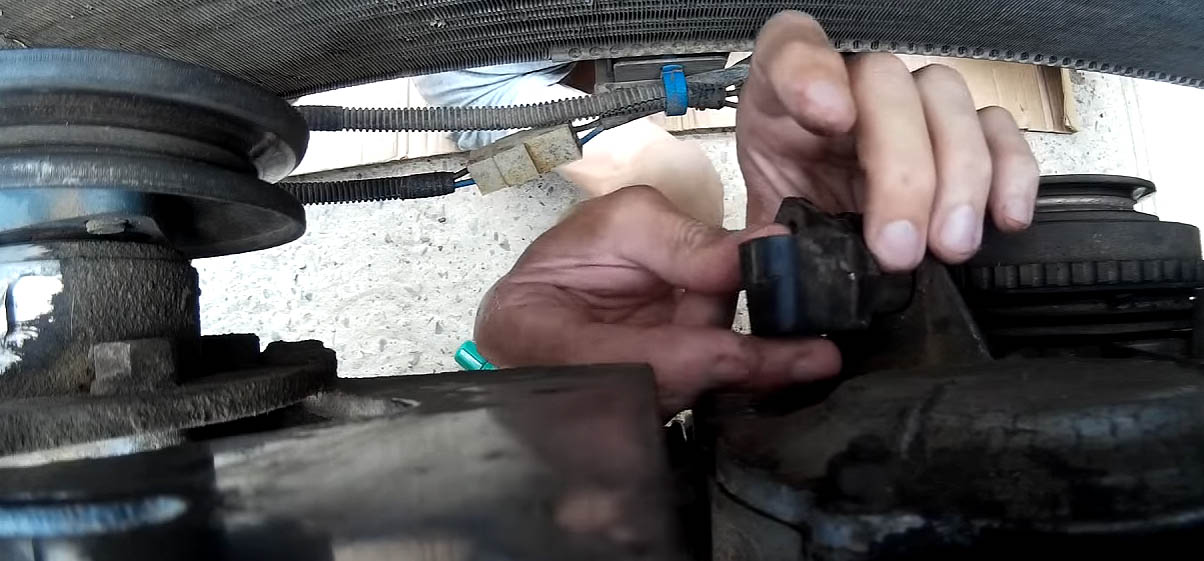

Затем требуется осторожно потянуть за датчик…

Замена датчика положения коленвала на Ладе 4x4: потяните за датчик

…и вытащить его из посадочного гнезда.

Замена датчика положения коленвала на Ладе 4x4: вытащите датчик из посадочного гнезда

По возможности осмотрите место посадки датчика на предмет грязи или масляных отложений. При необходимости, прочистите посадочное место. Также проверьте на загрязнение контакты снятого штекера – если они загрязнены, их также следует почистить. Нелишним будет протестировать контактные провода на целостность.

Замена датчика положения коленвала на Ладе 4x4: проверьте контакты с штекера

Замените датчик новым, аккуратно вставив его вставив в гнездо. Зафиксируйте крепеж отверткой, затем установите на датчике снятый штекер с кабелями.
