Регулировка ручного тормоза на Ладе 4х4: фото

Стояночный тормоз автомобиля отвечает за удержание машины на наклонной поверхности. В «Ниве» для этого служат задние тормоза барабанного типа.

Принцип работы этого механизма таков: в момент затяжки ручника происходит натяжение тросика, механически связанного с рукояткой, с одной стороны (а с другой – с рычагом заднего правого тормоза).

Регулировка ручного тормоза на Ладе 4х4, натяжение тросика

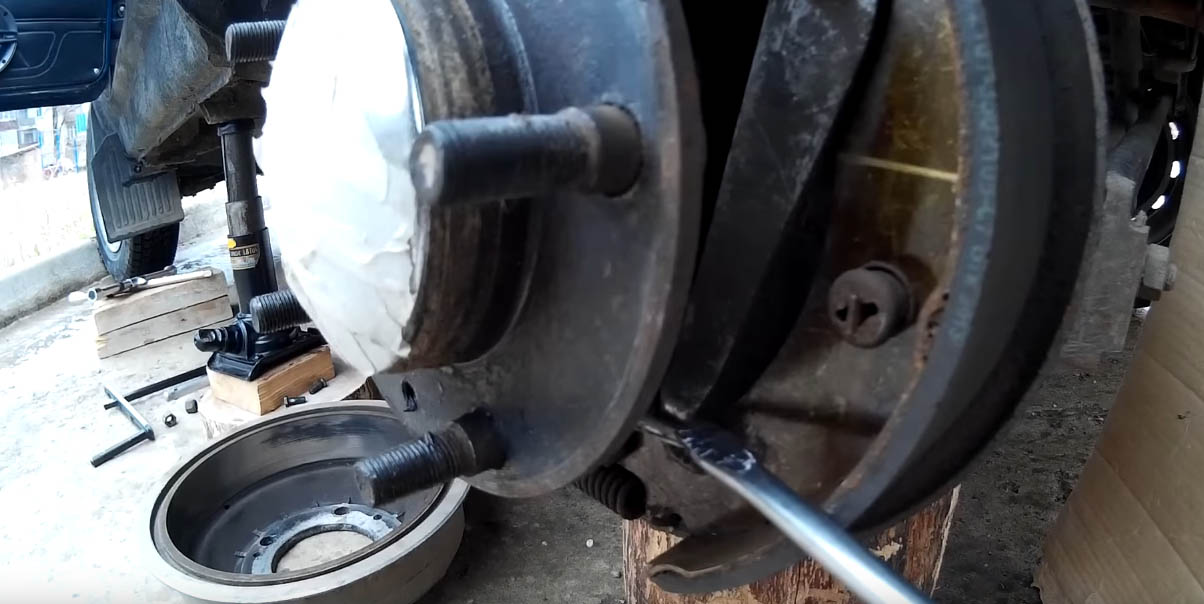

Далее рычаг перемещается внутрь тормозного устройства, заставляя, таким образом, обе колодки расходиться влево и вправо, прижимая их фрикционный слой к внутренней части тормозного барабана.

Регулировка ручного тормоза на Ладе 4х4, расхождение колодок

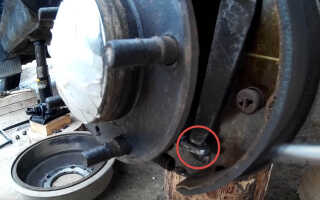

В результате барабан жестко фиксируется и блокирует, в свою очередь, задние колеса.

Регулировка ручного тормоза на Ладе 4х4, фиксация тормозного барабана

Однако по мере эксплуатации автомобиля наступает момент, когда автомобиль более не удерживается на наклонной поверхности (или требуется прикладывать значительное усилие затяжки стояночного тормоза). Дело в том, что задние колодки изнашиваются, и трос нуждается в подтяжке.

Заметим, к слову, что пользоваться ручным тормозом после езды по зимним лужам не рекомендуется – при этом возможно попадание воды в колодки; вода впоследствии превратится в лед и послужит причиной примерзания колодок к барабану, из-за чего задние колеса окажутся заблокированными.

Для регулировки троса стояночного тормоза из инструментов нам понадобятся лишь два рожковых ключа на 13 и плоскогубцы (круглогубцы).

  1. Первое, что следует сделать – поставить автомобиль на подъемник или загнать на яму. Во втором случае лучше поддомкратить оба задних колеса.
  2. Затем потребуется убедиться, что рукоятка стояночного тормоза полностью опущена (задние колеса можно вращать без усилий).

Далее найдите металлический трос, проходящий под днищем автомобиля. Если точнее, нас интересует место, где на тросе расположены 2 гайки рядом с пружиной – одна из них регулировочная, вторая – контргайка. Первая располагается дальше от пружины, вторая – ближе к ней.

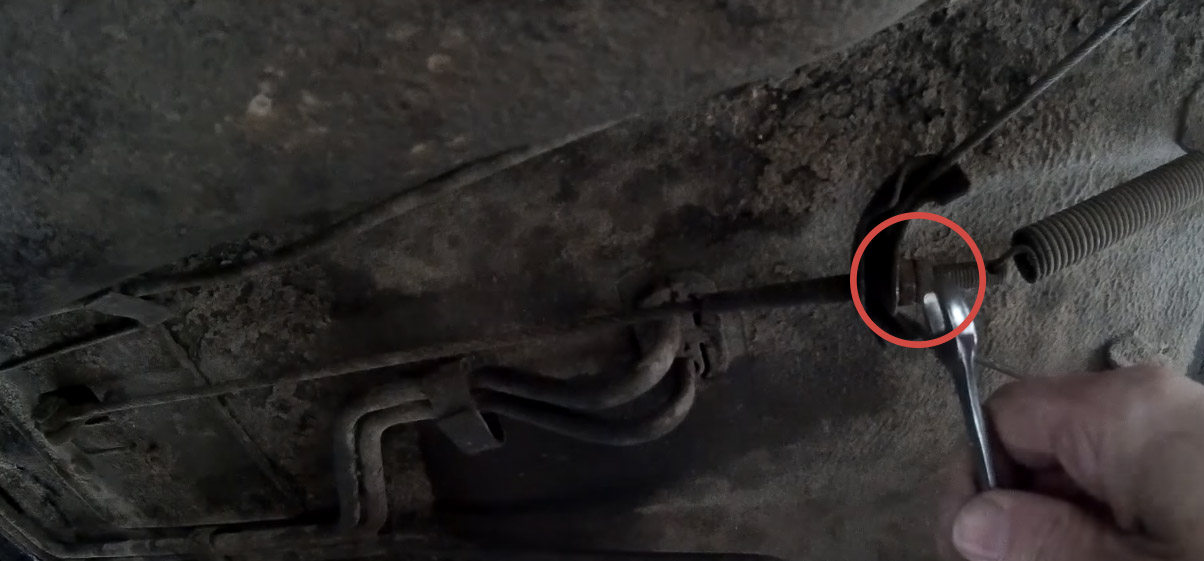

Удерживая одним ключом регулировочную гайку (слева на фото), начинайте откручивать контргайку (справа на фото).

Регулировка ручного тормоза на Ладе 4х4, открутите контргайку

Кому-то удобнее будет воспользоваться вместо первого ключа плоскогубцами или круглогубцами.

Регулировка ручного тормоза на Ладе 4х4, открутите контргайку (фото 2)

После этого необходимо взяться плоскогубцами за трос, после чего ключом начать крутить уже регулировочную гайку. Делать это следует по часовой стрелке – именно в эту сторону обеспечивается натяжение троса (против часовой – ослабление). После нескольких вращений потребуется вылезти из-под днища и затянуть рукоятку стояночного тормоза: усилие затяжки должно соответствовать четырем-пяти щелчкам. Если эти цифры другие, корректируем положение регулировочной гайки до нужного количества щелчков.

Регулировка ручного тормоза на Ладе 4х4, крутите регулировочную гайку

Если наши настройки соответствуют необходимым, проверяем, свободно ли при опущенном ручнике вращаются колеса. Если и с этим порядок, контргайку пока не трогаем, а едем до ближайшего пригорка, останавливаемся на нем, глушим машину и проверяем работу стояночного тормоза. Бывает, что задние колодки недостаточно удерживают автомобиль.

В этом случае едем обратно, ставим машину как раньше и натягиваем трос до 3 щелчков. Снова едем туда, где есть возможность проверить ручной тормоз. Тот случай, когда усилий задних колодок снова недостаточно для удержания автомобиля на пригорке, служит сигналом для замены задних тормозных колодок. Старые колодки потребуется заменить на новые, попутно проверив состояние барабана.

Не забудьте затянуть контргайку ключом на 13. При этом регулирующую гайку следует удерживать плоскогубцами.

Регулировка ручного тормоза на Ладе 4х4, затяните контргайку ключом на 13

Зафиксируйте контргайку окончательно, во избежание ее произвольного проворачивания.

Регулировка ручного тормоза на Ладе 4х4, зафиксируйте контргайку

Если в ходе работ была осуществлена замена троса стояночного тормоза, то через какой-то период времени его заново следует отрегулировать. Как уже упоминалось выше, оптимальная затяжка достигается при 4-5 щелчках храпового механизма рукоятки стояночного тормоза.

Регулировка ручного тормоза на Ладе 4х4, оптимальная затяжка ручника
