Подсветка приборов Приоры. Светодиоды

Я думаю в наше время не нужно объяснять, что из себя представляют светодиоды, они все теснее входят в нашу жизнь. Все уважающие производители автомобилей уже активно внедряют светодиоды не только в сферу индикации, но и в освещении.

Но дела в отечественных автомобилях пока что плохи, даже более чем плохи, поэтому все делается практически хозяевами автомобилей. В этом посте мы напишем о установке светодиодной подсветки в панель приборов Приоры. Дело это не сложное, но довольно кропотливое, которое требует определенных навыков и инструментов.

Начинать установку светодиодной подсветки в панель приборов Приоры необходимо с демонтажа щитка приборов, здесь довольно важно не только проявить аккуратность, но и не заметить, что, где и как было подключеновставлено. После этого можно аккуратно пробовать разобрать щиток приборов.

Забыл сказать, точнее перечислить, что понадобится вам для установки светодиодной подсветки в панель приборов:

  • Светодиодная лента.
  • Паяльник, олово, флюс
  • Жидкость для снятия лака с ногтей, вата
  • Отвертка и пр. инструменты

Для начала необходимо разобрать весь щиток приборов приблизительно до такого вида:):

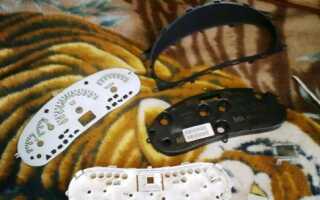

Разобранный щиток приборов Приоры

Разобранный щиток приборов Приоры

chitok-priborov-priora-2

Особую осторожность необходимо проявить при демонтаже стрелок приборов. Механизм поворота стрелок довольно хрупок и нежен, необходимо снимать аккуратно, на помощь вам придет пинцет, тоненькие плоскогубцы.

Далее все очень просто, достаточно взять жидкость для снятия лака и  стереть зеленое напыление на шкале приборов, сделав его таким образом прозрачным. Также если пожелаете, то можно сделать инверсию экрана бортового компьютера, то есть цифры и фон поменяются подсветкой и цветом. Делается это довольно просто, достаточно снять экран и аккуратно снять пленочку с внешней стороны экрана и приклеить его обратной стороной к экрану.

Сами светодиоды монтировались вокруг шкалы приборов, использовалась светодиодная лента, питание было взято от патронов лам подсветки, путем припайки проводов к контактам патрона. Вот что получилось:

Панель приборов Приоры с светодиодами

Панель приборов Приоры с светодиодами

Подсветка приборов Приоры со светодиодами

Подсветка приборов Приоры со светодиодами
