Замена трапеции и моторчика стеклоочистителя

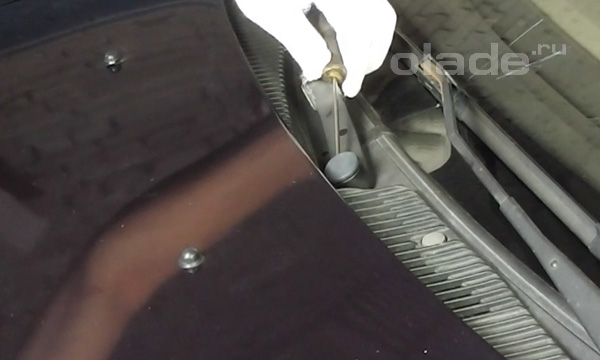

Для того чтобы заменить трапецию и моторчик стеклоочистителя, снимаем колпачки крепления щёток к трапеции.

Снять колпачки крепления щёток к трапеции Лады

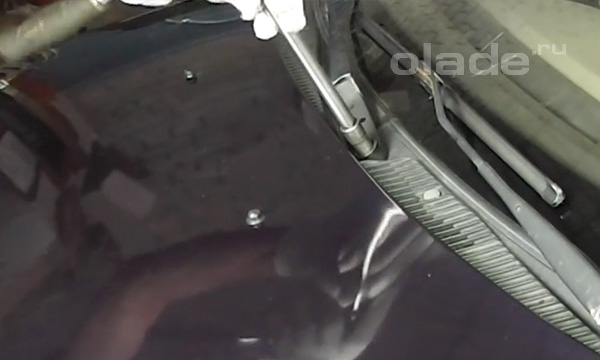

И ключом №13 откручиваем гайки крепления.

Открутить гайки крепления щёток к трапеции Лады

Снимаем поводки щёток, пошатывающими движениями перпендикулярно оси крепления.

Снять поводки щёток Лады

Теперь открываем капот, чтобы лишний раз не опираться на него и случайно не помять. Вынимаем из левой половины пластиковой защиты ветрового стекла пистон, закрывающий шуруп.

Вынимать из пластиковой защиты ветрового стекла Лады пистон

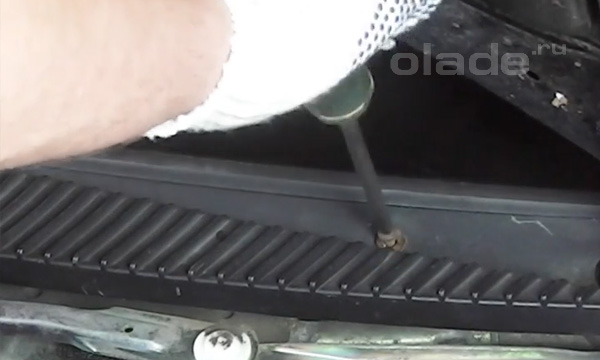

Крестовой отвёрткой выкручиваем шурупы, крепящие левую половину защиты. Извлекаем её.

Шурупы, крепящие левую половину защиты ветрового стекла Лады

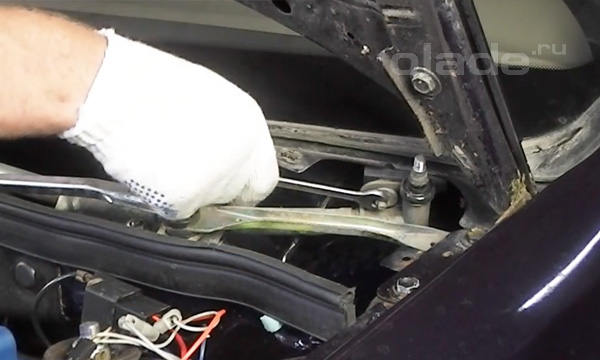

Трапеция стеклоочистителя и электромотор – это один механизм, при включении которого щётки приводятся в движение. Если при включении стеклоочистители остаются без движения, и предохранитель при этом в порядке, значит нужно заменить трапецию щёток в сборе, либо только моторчик, отдельно. Головкой №10 выкручиваем два болта.

Замена трапеции и моторчика стеклоочистителя Лады

И гайку крепления трапеции к кузову.

Замена трапеции и моторчика стеклоочистителя Лады

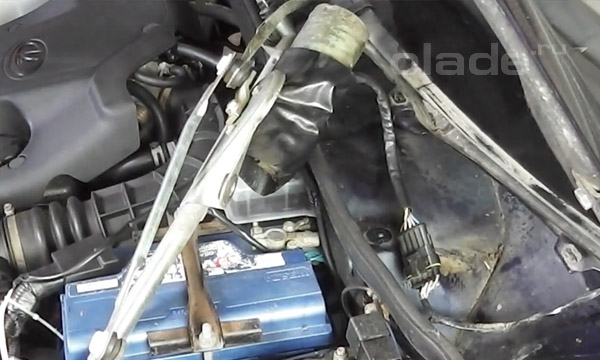

Извлекаем конструкцию.

Замена трапеции и моторчика стеклоочистителя Лады

И снимаем электрический разъём.

Снять электрический разъём с трапеции стеклоочистителя Лады

Сейчас берём новую трапецию в сборе с моторчиком. Надеваем электрический разъём.

Замена трапеции и моторчика стеклоочистителя Лады

Приставляем к раме. Наживляем гайку. Затем – два болта. И зажимаем их. Устанавливаем на место снятую половину пластиковой защиты. Фиксируем её шурупами. Закрываем капот. Теперь устанавливаем щётки. Зажимаем их поводки. Надеваем колпачки.
