Замена сцепления и заднего сальника коленчатого вала

Для того чтобы заменить диск сцепления, корзину сцепления, выжимной подшипник или задний сальник коленчатого вала, загоняем автомобиль на яму, поддомкратив с обеих сторон, либо подымаем на подъёмнике. При необходимости замены одной из перечисленных деталей желательно заменит и все остальные. Снимаем передние колеса. Открываем капот. Снимаем с аккумулятора клеммы. И вынимаем сам аккумулятор. Снимаем защиту двигателя.

Снять защиту двигателя Лады

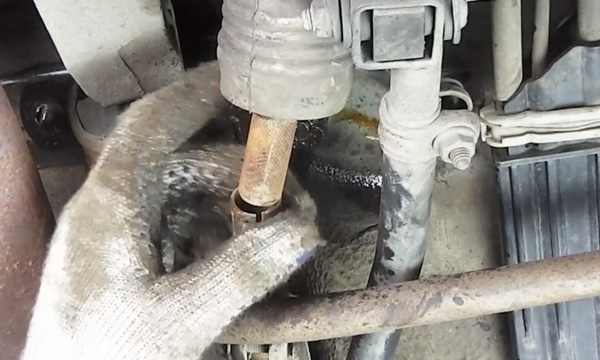

Теперь нужно слить масло из коробки передач. Для этого ключом № 17 откручиваем пробку для слива масла из КПП. Она находится в нижней точке коробки передач, со стороны левой полуоси.

Открутить пробку для слива масла из КПП Лады

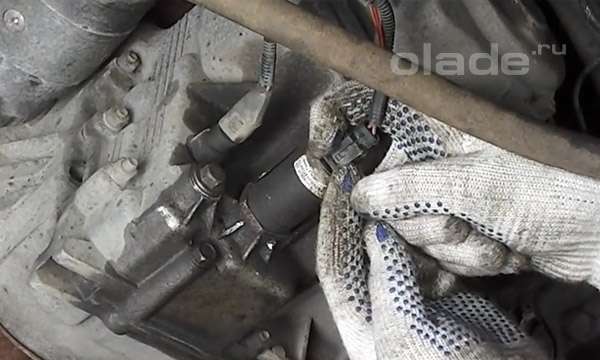

Заранее приготовим ёмкость для сливаемого масла. Последние обороты пробки делаем вручную, держа во второй руке подготовленную ёмкость. Подробно об этой процедуре вы можете узнать в статье «Замена масла КПП». Закручиваем обратно сливную пробку и зажимаем её. Снимаем электроразъёмы с соленоида включения задней передачи. И с датчика скорости.

Снять электроразъёмы с соленоида включения задней передачи Лады

Снимаем защиту маховика с корпуса коробки передач, открутив три гайки крепления.

Снять защиту маховика с корпуса коробки передач Лады

Застопорив тормозной диск, откручиваем головкой №30 центральную гайку левой полуоси. Затем гайку правой полуоси.

Откруть центральную гайку полуоси Лады

Точно так же – с обеих сторон – откручиваем ключом №17 болты крепления шаровых опор к поворотному кулаку.

Открутить болты крепления шаровых опор к поворотному кулаку Лады

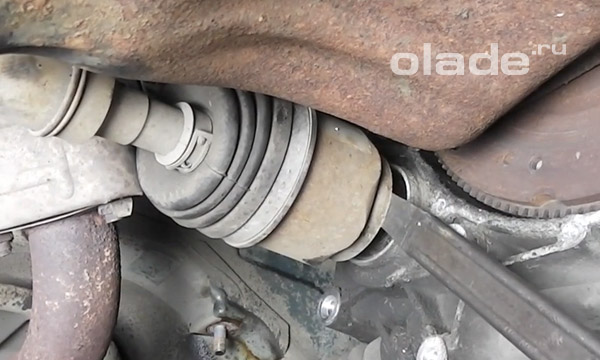

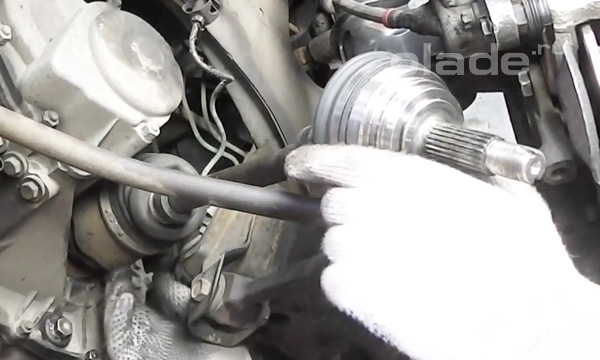

Вынимаем наружный ШРУС из ступицы. Вынимаем из корпуса коробки передач левую полуось. Подробно об этой процедуре вы можете узнать в статье «Замена наружного ШРУСа и пыльника ШРУСа».

Вынимать наружный ШРУС из ступицы Лады

Вынимаем наружный ШРУС правой полуоси из ступицы.

Вынимать наружный ШРУС из ступицы Лады

Для удобства снятия правой полуоси снимаем подушку двигателя. Откручиваем три болта крепления подушки. Один из них – головкой №17. Два оставшиеся – головкой №19.

Снять подушку двигателя Лады

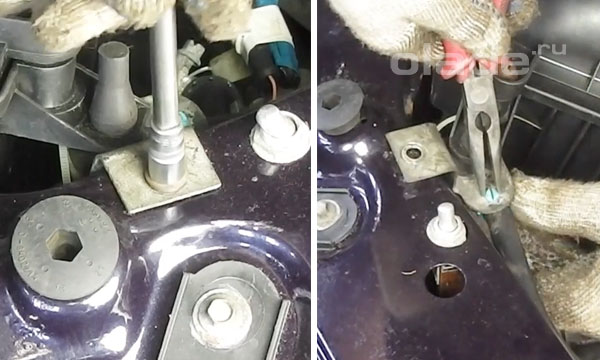

Ослабляем крепление тяги переключения передач от продольного перемещения.

Ослабить крепление тяги переключения передач Лады от продольного перемещения

Выбиваем её молотком. Снимаем её.

Замена сцепления Лады

Откручиваем две гайки крепления подушки двигателя к раме авто.

Открутить гайки крепления подушки двигателя к раме Лады

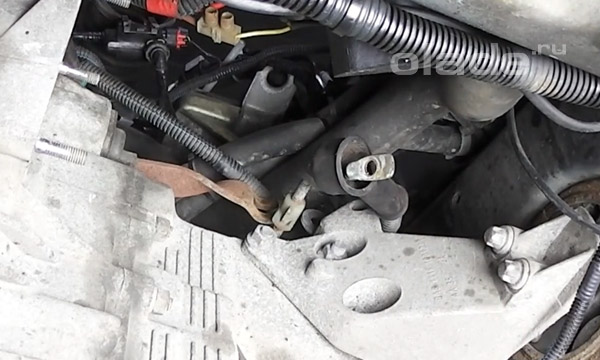

И окончательно снимаем её. Откручиваем ключом №13 тягу переключения передач из коробки передач.

Открутить тягу переключения передач из коробки передач Лады

Выбиваем её молотком и снимаем.

Замена сцепления Лады

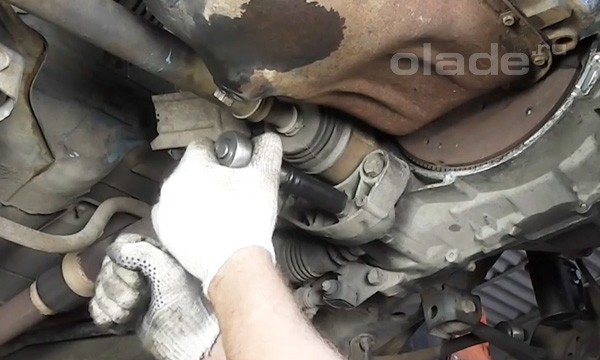

Чтобы не потерять снятые гайку и прокладки можно накрутить их назад. Вынимаем из корпуса коробки передач правую полуось.

Вынимать из корпуса коробки передач правую полуось Лады

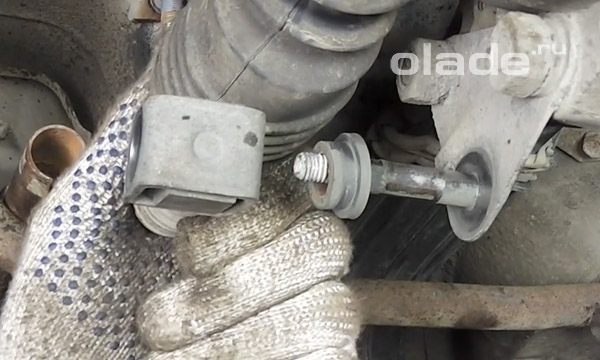

После чего отжимаем заднее крепление левого продольного рычага.

Отжать заднее крепление левого продольного рычага Лады

И откручиваем от кузова переднее крепление. Это нужно для того, чтобы позже он не мешал снятию корпуса коробки передач.

Открутить от кузова переднее крепление

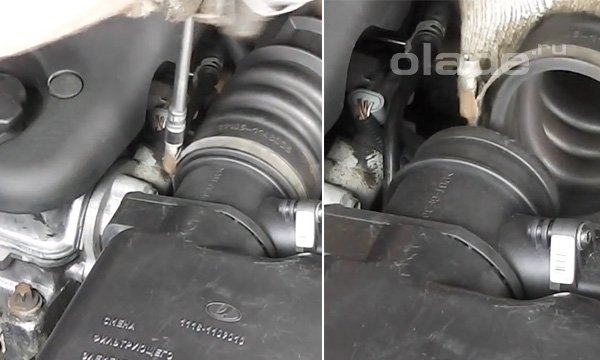

Затем перемещаемся под капот. Необходимо снять корпус воздушного фильтра. Для этого снимаем разъём с датчика расхода воздуха.

Снять разъём с датчика расхода воздуха Лады

Снимаем с корпуса воздушного фильтра гофру.

Снять с корпуса воздушного фильтра Лады Гофру

Откручиваем два болта крепления к раме авто. Извлекаем крепёж шланга обратки антифриза.

Извлечь крепёж шланга обратки антифриза

Извлекаем корпус воздушного фильтра. Снимаем со стартера плюсовой провод. И электроразъём.

Снять со стартера Лады плюсовой провод

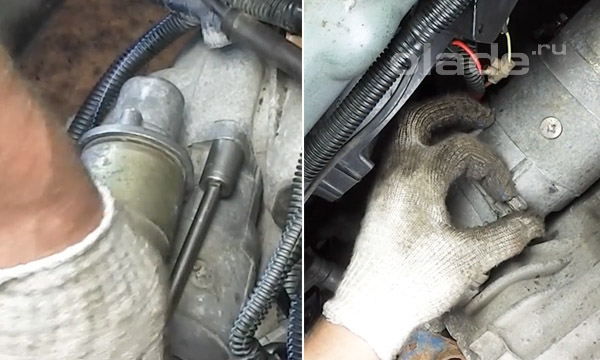

Чтобы при снятии коробки передач случайно не повредить стартер, его тоже можно снять. Для этого откручиваем одну гайку крепления сверху. И две – снизу. Снимаем стартер.

Снять стартер Лады

Сейчас откручиваем два болта крепления кожуха троса сцепления ключом №17.

Открутить болты крепления кожуха троса сцепления Лады

Снимаем трос с рычага вилки сцепления и отводим в сторону, чтобы не мешал.

Снять трос с рычага вилки сцепления Лады

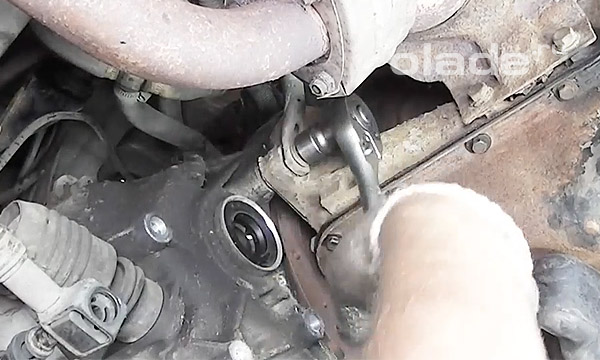

Возвращаемся под капот. Головкой №19 откручиваем два верхних болта крепления КПП к блоку двигателя. И болт крепления катушки зажигания.

Открутить верхние болты крепления КПП к блоку двигателя Лады

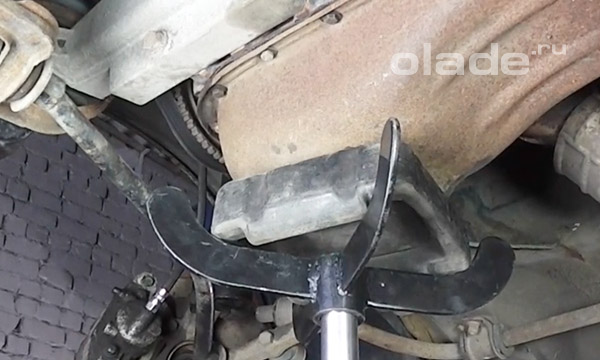

Затем перемещаемся под машину. Сейчас необходимо поставить под поддон двигателя гидравлическую стойку с резиновой подушкой, чтобы не повредить поддон. Это нужно, чтобы двигатель не упал, когда мы открутим оставшиеся крепёжные болты.

Поставить под поддон двигателя гидравлическую стойку

Откручиваем два нижних болта крепления КПП к блоку двигателя.

Открутить нижние болты крепления КПП к блоку двигателя Лады

Последний болт не вынимаем, сделаем это позже, непосредственно перед снятием коробки передач.

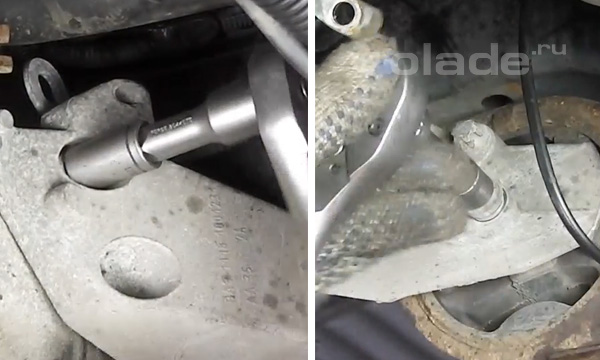

Сейчас снимаем заднюю подушку коробки передач. Для этого головкой №17 откручиваем три гайки, которыми подушка крепится к корпусу КПП. И два болта крепления к лонжерону головкой-звёздочкой Е14.

Снять заднюю подушку коробки передач Лады

Теперь, когда все крепления освобождены, можно снимаем коробку передач. Окончательно выкручиваем болт крепления КПП к блоку двигателя, тот который мы откручивали последним и не вынимали. Будьте осторожны – коробка передач весьма тяжёлая, поэтому лучше это делать вдвоём.

Снять коробку передач Лады

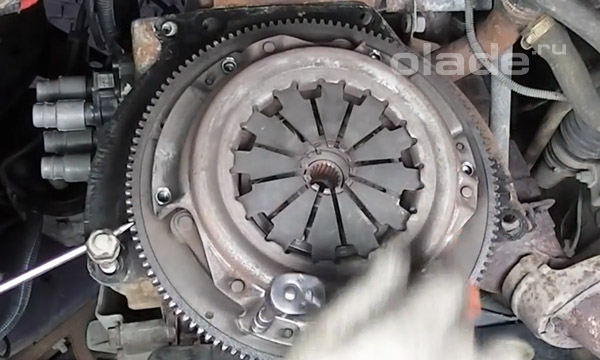

Сейчас нужно снять корзину и диск сцепления. Для этого вставляем болт. И, упираясь на него, фиксируем маховик отвёрткой.

Снять корзину и диск сцепления Лады

Откручиваем головкой №8 шесть болтов крепления корзины сцепления. Снимаем диск и корзину сцепления.

Открутить болты крепления корзины сцепления Лады

Осмотрим маховик. Если на нём, на плоскости прилегания диска сцепления, есть трещины, разноцветные пятна перегрева, выработка – неравномерная плоскость, износ – то маховик следует заменить.

Замена маховика Лады

Вместе с заменой сцепления рекомендуем заменить сальник задний коленчатого вала. Поскольку сальник находиться в весьма труднодоступном месте, за маховиком, это избавит нас от необходимости в будущем снимать КПП только для его замены, а он, по причине износа, рано или поздно начнёт пропускать масло. Отжимаем ключом №17 шесть болтов крепления маховика. Выкручиваем их вручную.

Замена сальника заднего коленчатого вала Лады

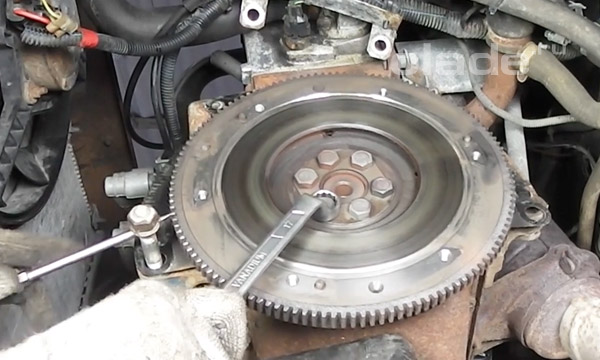

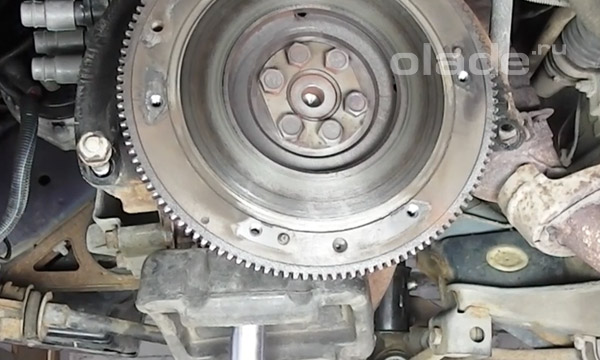

И снимаем маховик. Теперь мы можем увидеть задний сальник коленвала.

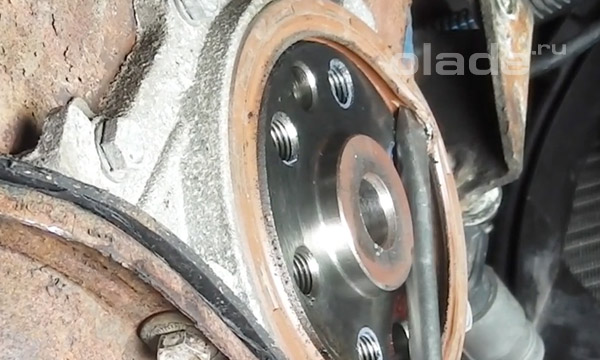

Для того, чтобы извлечь сальник, подковыриваем и вынимаем его.

Замена сальника заднего коленчатого вала Лады

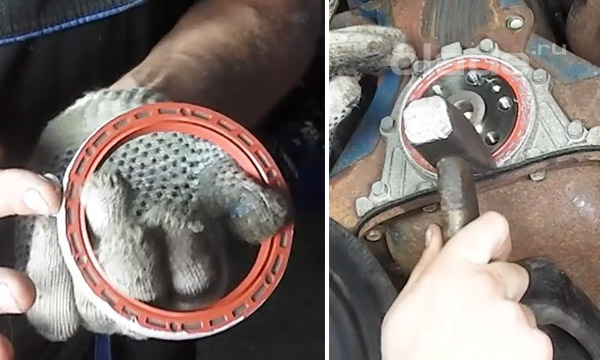

Очистим плоскость прилегания сальника. Затем берём новый сальник. Промажем плоскость прилегания тонким слоем силиконового герметика. Приставляем его. И аккуратно запрессовываем.

Замена сальника заднего коленчатого вала Лады

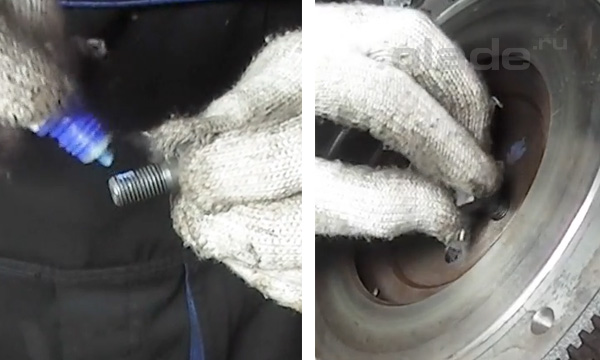

Устанавливаем на место маховик. Болты крепления маховика ставятся на резьбовой герметик. Но сначала очистим болты от старого герметика щёткой с металлической щетиной. Наносим на резьбу резьбовой герметик. И вкручиваем на место. Первые два болта вкручиваем крест-накрест, чтобы маховик гарантировано установился ровно. Застопорив маховик, зажимаем ключом №17.

Резьбовой герметик

Устанавливаем новый диск сцепления в корзину выпуклой частью наружу.

Установка диска сцепления в корзину

Затем устанавливаем корзину с диском на маховик. И наживляем болты.

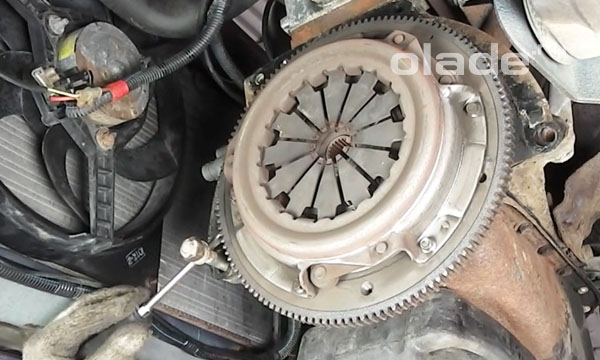

Установка корзины с диском на маховик Лады

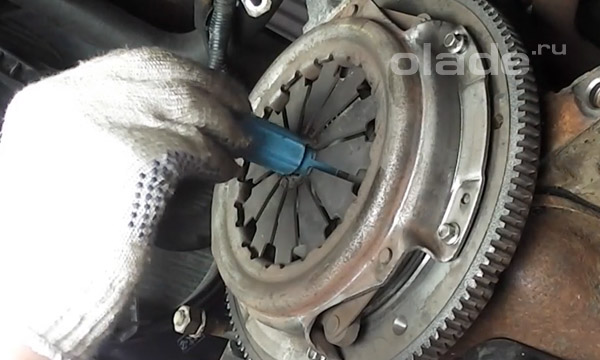

Но закручиваем не до конца, чтобы можно было отцентровать диск сцепления. Сейчас выставим диск сцепления строго по центру, используя для этого специальную направляющую. Диск сцепления должен встать строго по центру маховика. Можно сделать это наглаз, однако в этом случае точность центровки гарантировать сложно, в результате чего коробку передач просто не получится установить.

Центровка диска сцепления Лады

Окончательно зажимаем болты крепления корзины. Делаем это аккуратно, так как их легко можно сорвать.
Сейчас обратим внимание на лепестки корзины сцепления. Борозды на них свидетельствуют о том, что неисправен выжимной подшипник.

Лепестки корзины сцепления Лады

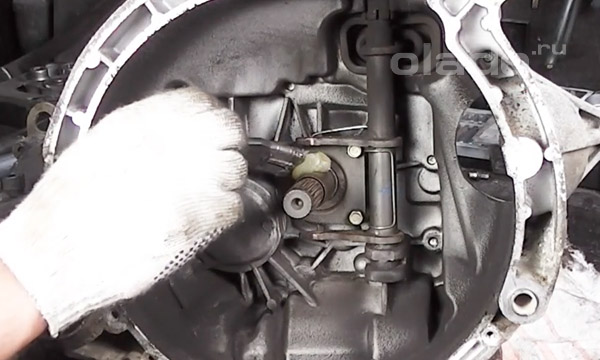

Выжимной подшипник находится внутри колокола коробки передач, на вилке сцепления. Чтобы его извлечь, снимаем проволочную скобу.

Извлечь выжимной подшипник Лады

Сняв подшипник, протираем посадочное место. Промазываем солидолом первичный вал.

Замена выжимного подшипника Лады

И устанавливаем новый выжимной подшипник. Фиксируем проволочной скобой.

Замена выжимного подшипника Лады

Теперь, когда все неисправные детали сцепления заменены, собираем всё обратно. Закидываем коробку передач. Будьте внимательны – нужно, чтобы первичный вал попал в отверстие диска сцепления. Именно для этого ранее мы центрировали диск. Затем вставляем и вкручиваем один из нижних болтов крепления КПП к блоку двигателя. При этом помощник должен придерживать коробку передач. Когда первый болт вкручен, КПП уже можно не придерживать. Вкручиваем второй болт. И зажимаем его.
Устанавливаем на место подушку КПП. Прикручиваем её к КПП. Зажимаем гайки. Затем, приподымая коробку передач, совмещаем отверстия подушки с отверстиями в лонжероне. Вставляем болты. И зажимаем их. После этого можно убрать подпорку из-под двигателя.
Устанавливаем подушку двигателя. Прикручиваем её к раме авто. А затем – к коробке передач. И зажимаем болты. Ставим на место тягу переключения передач. И прикручиваем её.
Устанавливаем стартер. Зажимаем нижние гайки. Вставляем левую полуось в КПП. Затем – наружный ШРУС в ступицу. Толчком садим внутренний ШРУС на место. Прикручиваем шаровую опору к поворотному кулаку. Затем вставляем в КПП правую полуось. Вставляем наружный ШРУС в ступицу. Прикручиваем шаровую к поворотному кулаку.
Перемещаемся под капот и вкручиваем верхние болты крепления коробки передач к корпусу двигателя. Зажимаем верхнюю гайку крепления стартера. Прикручиваем к стартеру плюсовой провод. И надеваем электроразъём.
Прикручиваем крепление кожуха троса сцепления. И надеваем наконечник троса на вилку сцепления. Надеваем электроразъёмы на соленоид включения задней передачи и датчик скорости. Прикручиваем переднее крепление продольного рычага подвески к раме. Зажимаем заднее крепление продольного рычага.
Затем нужно залить масло в коробку передач. Подробно узнать о том, как это сделать вы можете в статье «Замена масла КПП». Устанавливаем аккумулятор. Ставим на место корпус воздушного фильтра. И прикручиваем его. Устанавливаем гофру. Зажимаем на ней хомут. Надеваем разъём на датчик расхода воздуха. Фиксируем шланг обратки антифриза. Зажимаем центральные гайки полуосей. Прикручиваем защиту маховика.
Устанавливаем колёса. Затем проверим, как работает сцепление и коробка переключения передач.
