Замена катушки зажигания и высоковольтных проводов

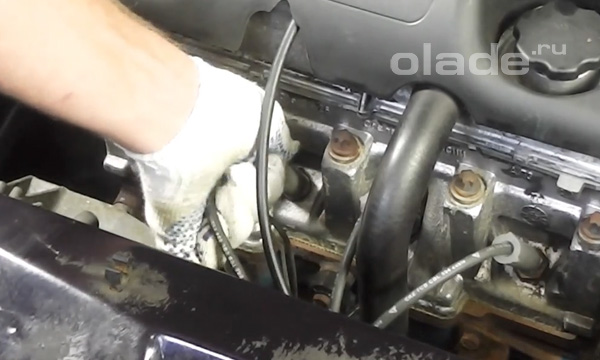

Для того чтобы заменить катушку зажигания или какой-либо из высоковольтных проводов, открываем капот. Сначала снимаем колпачки высоковольтных проводов со свечей.

Снять колпачки высоковольтных проводов со свечей Лады

Отсоединяем электрический разъём катушки зажигания.

Отсоединить электрический разъём катушки зажигания Лады

Затем специальной головкой-шестигранником откручиваем четыре болта крепления катушки зажигания к блоку двигателя и коробке передач.

Открутить болты крепления катушки зажигания к блоку двигателя и коробке передач Лады

Извлекаем катушку вместе с проводами.

Извлечь катушку вместе с проводами

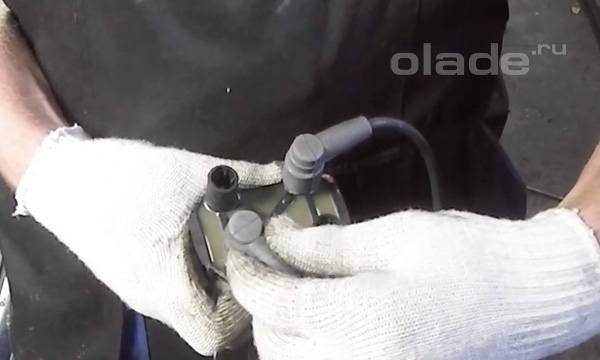

Отсоединяем от катушки высоковольтные провода.

Отсоединить от катушки высоковольтные провода

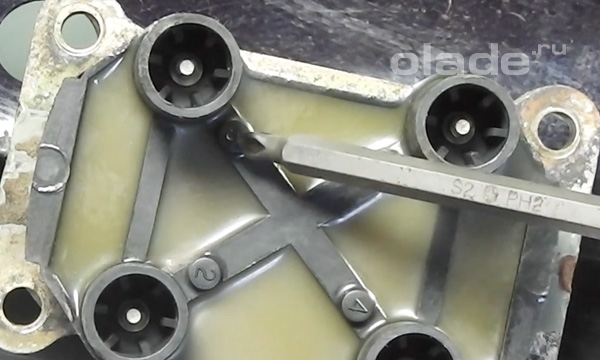

Внимание. Высоковольтные провода пронумерованы. На катушке зажигания соответствующими цифрами помечены выходы, на свечу какого цилиндра идёт провод.

Нумерация высоковольтных проводов

Устанавливая провода на свечи зажигания важно не перепутать контакты.

Замена катушки зажигания и высоковольтных проводов Лады

Берём новую катушку зажигания. И устанавливаем на неё провода.

Замена катушки зажигания и высоковольтных проводов Лады

Устанавливаем катушку на место. Наживляем болты крепления. И зажимаем их. Вставляем электрический разъём. Теперь надеваем колпачки проводов на свечи.
Сейчас заводим машину, чтобы убедиться, что всё было сделано правильно. Если авто заводится легко и двигатель работает ровно, значит всё в норме. Закрываем капот и можно ехать.
