Замена ступицы колеса ВАЗ 2109 своими руками

Обычно ступицу демонтируют с целью замены подшипника. Решение о замене ступицы принимается после демонтажа подшипника и осмотра детали.

Замена ступицы на девятке своими руками

Замена ступицы на девятке своими руками

Последовательность работ такая:

1. В начальной стадии работ авто должно стоять колесами на земле. Фиксируем колеса от проворачивания – устанавливаем под них башмаки, включаем передачу. Снимаем колпак ступицы.

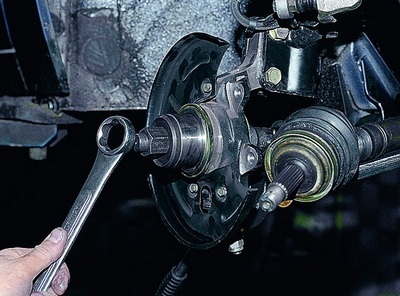

2. Торцовым ключом отворачиваем гайку крепления подшипника на 1-2 оборота (фото 1). Поднимаем домкратом переднюю (или заднюю) части машины до появления гарантированных зазоров между обоими колесами и землей. Колеса должны быть подняты, чтобы стабилизатор поперечной устойчивости не влиял на элементы подвески и не мешал демонтажу.

3. Демонтируем колесо, направляющую тормозных колодок с суппортом. После демонтажа снятые узлы не должны висеть на тормозных шлангах, их надо подвязать.

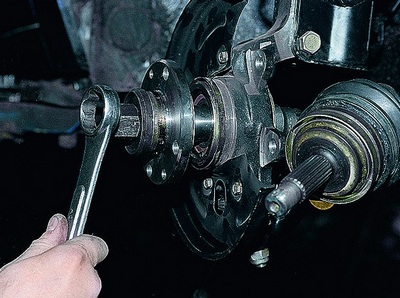

4. Демонтируем уже ослабленную гайку с шайбой.

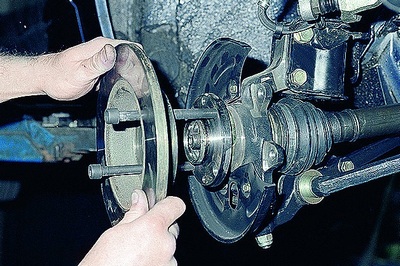

5. Демонтируем ступицу специальным съемником или подручными средствами, к примеру, используя тормозной диск и болты (М12х1,25, L=130 мм) Для этого надо собрать их в соответствии с фото 2. Болты устанавливаются в отверстия тормозного диска и вворачиваются в резьбовые отверстия ступицы. Несколько раз надо ударить тормозным диском по головкам болтов и демонтировать ступицу.

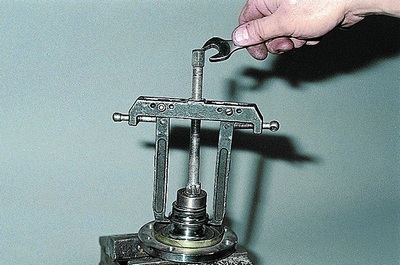

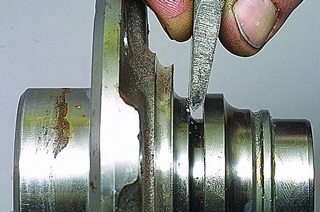

6. Из-за плотной посадки внутреннее кольцо подшипника остается на ступице. Чтобы его снять, надо воспользоваться специальным съемником (фото 3) или зубилом (фото 4).

7. Осматриваем ступицу, удаляем забоины и надиры надфилем.

8. Для демонтажа наружной обоймы подшипника необходимо снять щипцами стопорное кольцо (фото 5) и специальным съемником демонтировать наружное кольцо (рисунок 6).

9. Проверяем ступицу постановкой на нее нового подшипника. Если подшипник одевается легко, ступица подлежит замене из-за износа.

10. Очищаем посадочное место наружной обоймы в седле, смазываем его. Запрессовываем подшипник в седло специальным съемником, который передает усилие на наружную обойму (фото 7). Можно монтировать подшипник молотком и выколоткой, но надо иметь опыт таких работ.

11. Фиксируем наружную обойму стопорным кольцом (фото 5 ).

12. Запрессовываем ступицу в подшипник специальным приспособлением (рисунок 8).

13. Ставим снятые детали и узлы в обратной последовательность. Гайку крепления подшипника затягиваем моментом, указанным в технических требованиях автомобиля.
