Замена стартера ваз 2110

Стартер (от англ. start) – это электрический мотор, который вращает двигатель внутреннего сгорания до момента запуска. Это устройство является самым большим потребителем тока в автомобиле, поскольку его единственной функцией является создать достаточное усилие для прокручивания всех рабочих элементов двигателя.

Для того чтобы электромотор заработал, после поворота ключа зажигания, реле пуска замыкает «плюс» на втягивающее реле. Втягивающее реле замыкает мощный плюсовой провод на сам электромотор, после чего механизм начинает вращаться и посредством шестерёнчатой передачи передаёт усилие на коленвал. Помимо этого, тяговое реле смещает ведущую шестерню под ведомую шестерню. Как только ключ зажигания отпущен, шестерни разъединяются, электромотор останавливается.

В данной статье мы более подробно изучим стартеры и их неисправности, а также опишем алгоритм такого действия, как замена стартера на ВАЗ 2110.

Устройство пускового механизма ВАЗ 2110

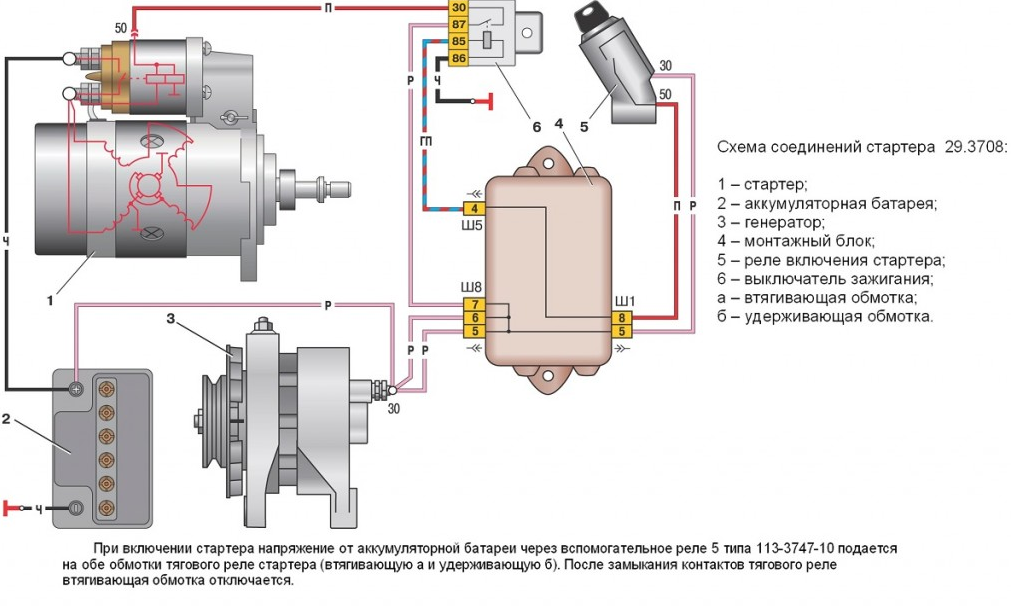

Устройство для пуска двигателя ВАЗ 2110 имеет электромотор с планетарным редуктором, а также пусковое втягивающее реле. Шестерни планетарного редуктора вращаются на игольчатых подшипниках, передавая момент на вал привода. Тяговое реле коммутирует большое количество тока и передаёт его на электромотор в момент поворота ключа зажигания. Возврат тягового реле в изначальное положение осуществляется посредством мощной возвратной пружины. Внутренняя часть узла представляет собой стандартный электрический двигатель, работающий от постоянного тока аккумуляторной батареи. Электрический двигатель состоит из ротора, магнитного статора и щёточного узла. Так работает стартер ВАЗ 2110. Фото (см. ниже) подробно отображает устройство узла.

Замена стартера ваз 2110 (фото 1)

Неисправностям могут способствовать различные внешние факторы, в том числе действия водителя. Чтобы устранить неисправность, важно понимать, как разобрать стартер ВАЗ 2110.

Признаки и причины неисправности пускового механизма

К счастью, рассматриваемый элемент не является неразборной конструкцией и, выявив причину поломки, можно обойтись гораздо меньшими расходами, нежели замена всего механизма в сборе. Разберём признаки и соответствующие им неисправности:

  • Втягивающее реле щёлкает, но двигатель вращается. В этом случае необходимо проверить все соединения силовых проводов. От аккумулятора к втягивающему реле и от втягивающего реле в корпус стартера. Если ток присутствует, то проблема, скорее всего в самом электромоторе (как правило, сгоревший ротор или щётки).
  • При повороте ключа сразу же гаснут лампы приборной панели. Двигатель при этом не вращается. Вероятнее всего, в электродвигателе или реле короткое замыкание. Прекратите попытки запустить двигателя до момента устранения неисправности.
  • Стартер «закусывает». Это может быть связано как с механическими элементами узла (подшипники, шестерни), так и с проблемами двигателя.

Замена стартера на ваз 2110 инжектор

Снятие стартера – не сложная процедура, которая займёт у вас не более часа времени. Но если вы планируете выполнить ремонт данного механизма, то вам понадобится несколько больше времени, так как после снятия этого узла – его нужно будет отдельно смотреть и заменять вышедшие из строя детали. Для снятия данного узла с двигателя ВАЗ 2110 вам понадобится инструмент: головки на 10 и на 8 мм, а также рожковый ключ на 13. Первым делом отключите электропитание, сняв клемму с АКБ. Далее следуйте инструкции:

  • Демонтируйте управляющий провод с втягивающего реле.
  • Открутите ключом на 13 мм плюсовую клемму с электродвигателя.
  • Выкрутите две гайки крепления стартера к корпусу КПП.
  • Аккуратно, не повредив провода, извлеките узел.

Для снятия втягивающего реле открутите две гайки крепления головкой на 8, предварительно выкрутив гайку силового провода головкой на 10. Сборка пускового узла производится в порядке, обратном снятию.

Рекомендации по «продлению жизни» пускового механизма

Выше мы изучили строение электромотора и пускового реле, а также ответили на вопрос о том, как снять стартер на ВАЗ 2110 своими руками. Добавим ко всему этому ряд рекомендаций по бережному отношению к данному элементу – это позволит снизить вероятность выхода детали из строя:

  • Никогда не вращайте двигатель более 7-8 секунд.
  • Выдерживайте не менее 1 минуты между попытками завести двигатель.
  • Всегда выжимайте сцепление перед запуском – это исключит дополнительную нагрузку в виде сцепления и первичного вала коробки передач.
  • Заливайте в двигатель моторное масло, соответствующее сезону эксплуатации – густое масло многократно повышает нагрузку на пусковой механизм.

Если всё же появились признаки неисправности – первым делом прекратите попытки запуска двигателя и разберитесь с причиной, иначе велика вероятность полного выхода из строя механизма. В подобном случае лучше потратьте время на запуск автомобиля «с толкача».
