Замена прокладки выпускного коллектора

Сегодня поговорим о замене прокладки выпускного коллектора, а также о замене прокладки между выпускным коллектором и штанами (приемной трубой).

Замена прокладки выпускного коллектора

Замена прокладки выпускного коллектора

Довольно часто возникает такая очень неприятная неисправность выпускного коллектора, как прогар прокладки под выпускным коллектором или между выпускным коллектором и штанами, что случается намного чаще.

На повестке дня у нас Гольф 2, прогорела прокладка между коллектором и штанами, проявлял себя прогар не очень сильно, но тем не менее выхлопные газы секли под нагрузкой или на холостых. С опыта могу сказать, что чаще всего прогарает именно эта прокладка, а не прокладка под выпускным коллектором.

Начинать замену прокладки необходимо с оценки состояния болтового соединения, то есть возможно ли открутить гайки со шпилек. Заменить прокладку по манипуляциям не сложно, довольно часто бывает сложно открутить гайки коллектора или штанов. Очень часто гайки отламываются вместе со шпильками и тогда ремонт очень утяжеляется.

Замена прогоревшей прокладки выпускного коллектора

Для начала откручиваем соединение штаны-резонатор, если там все открутилось — то это довольно хорошо, далее пробуем открутить штаны от коллектора, если не удается, то рекомендую открутить коллектора от головки блока циллиндров. Достаем эту всю конструкцию целиком.

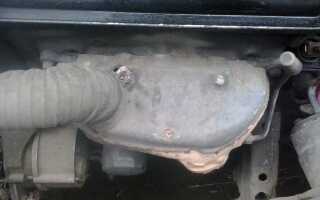

Достал выпускной коллектор вместе со штанами из под капота

Достал выпускной коллектор вместе со штанами из под капота

Далее осматриваем гайки, если они бронзовые, то открутить соединение становится реальнее. Здесь необходимо пустить в ход все средства — ВД-40, тормозную жидкость, уксус и тп. Но не всегда они помагают, особенно когда вместо шпильки с бронзовой гайкой вкручен обычный болт, он отрывается в 80% из 100. Если вы не спешите, то хорошо пробрызгайте соединение и дайте время на откисание резьб. Можно также попробовать постучать, почистить и тп.

Видно место где секли выхлопные газы

Видно место где секли выхлопные газы

Но мне это не помогло, две шпильки, точнее шпилька и болт, который кто-то вкрутил вместо шпильки оторвались. Что делать с оторванными шпильками выпускного коллектора? Путей есть несколько:

  1. Если торчит хотябы небольшой кусок шпильки, то можно попробовать приварить к нему какой нибудь предмет, чаще всего это гайка, шинка с отвестием и тп. Главная задача сорвать с места остаток шпильки.
    Две шпильки штанов оторвались

    Две шпильки штанов оторвались

    Остаток одной шпильки около 5 мм, второй 2 мм

    Остаток одной шпильки около 5 мм, второй 2 мм

    накручиваем гайки

    накручиваем гайки

    Гайки можно использовать сорванные, по крайней мере я так делаю

    Гайки можно использовать сорванные, по крайней мере я так делаю

    Привариваем гайку к шпильке

    Привариваем гайку к шпильке

    Пробываем открутить, можно перед этим еще раз попробовать смочить чем либо, а вдруг поможет:)

    Таким образом выкрутил одну шпильку, вторая оторвалась дальше

    Таким образом выкрутил одну шпильку, вторая оторвалась дальше



  2. Таким образом второй способ полностью аналогичный, для того чтобы выкрутить остаток сломанной шпильки к ней сверху приваривают шинку через отверстие.

Что же делать с одной шпилькой которая отказалась вывернуться путем наваривания гайки? Здесь решение не очень простое и если вы не уверенны в своих слесарных талантах, то лучше отдать людям которые это сделаю на 100% правильно. Для начала нам необходимо выровнять место отлома шпильки, это можно сделать шлифовальным кругом болгарки.

Далее необходимо накернить центр остатка шпильки керном, это необходимо сделать ровно по центру, это очень важно. Затем берем сверло тонкое, 2-3 мм, желательно новое, ни разу не точеное, это необходимо для того, чтобы сверло неуводило в сторону. Просверливаем остаток шпильки, затем берем сверло необходимое для резьби м8, такая резьба используется во многих коллекторах как отечественных автомобилей, так и зарубежных. Я использовал шпильки от ВАЗ классики.

Накерниваем место где необходимо сверлить

Накерниваем место где необходимо сверлить

Теперь необходимо выковирять остаток шпильки и нарезать резьбу метчиком, в идеальном случае только поправить. Главное необходимо стараться просверлить точно по центру, чтобы не задеть резьбу.

Далее ввертываем новые шпильки, примеряем штаны, если они находят на шпильки, значит ремонт можно считать завершенным. Но бывают случаи, когда шпилька вворачивается и встает криво, что невозможно одеть приемную трубу. В таких случаях нужно одеть пару гайек на шпильку, подогреть ее и постучать в необходимый бок. Делать это необходимо аккуратно, чтобы не отколоть коллектор.

Накручиваем гайки и наносим удары

Накручиваем гайки и наносим удары

На фото видно, что шпильки не соосны

На фото видно, что шпильки не соосны

Осталось только прикрутить приемную трубу к коллектору, использовать обязательно бронзовые гайки, есть они в каждом магазине ВАЗ запчастей. Удачи!
