Установка электростеклоподъёмника в водительскую дверь ВАЗ 2106

Возможно, многие из вас помнят, первые иномарки начала 90-х, крутые парни в фильмах, классно подкатывающие на тачках… Неотменным атрибутом есть плавно и равномерно опускающиеся стекло, приводимое в движение не рукояткой, а легким нажатием на кнопку. Сегодня поговорим об установке этого чуда техники в ВАЗ 2106.

Для установки электростеклоподъёмников в двери ВАЗ 2106 необходимо выбрать те самые электростеклоподъёмники, они (для классики) бывают двух видов — тросовые и реечные.

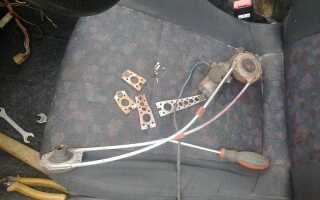

Тросовые электростеклоподъмники — мы и будем такие устанавливать изображены на фото ниже, представляют из себя электродвигатель с редуктором и катушкой, на которую намотан трос. Трос в свою очередь приводит в движение верхний барабан, который через шлицы соединяется со стандартным стеклоподъемником.

Реечные стеклоподъёмники — совсем иной конструкции, действуют по принципу рулевой рейки в автомобиле. Обладают рядом преимуществ, основным из которых можно отметить легкость хода самого механизма  и как следствие они более пригодны для работы с тугими стеклами.

Начинаем установку электростеклоподъемников

Буду писать пошагово, постараюсь сделать такой себе мануал, важно сказать, что я устанавливал в экспериментную ВАЗ 2106 электростеклоподъёмники Spal Deluxe, я их не покупал, остались мне ввиду оплаты за замену переднего лонжерона ВАЗ 2105, но это к теме этого поста не относится.

Внимание! Не буду рассказывать вам скучную теорию о безопасности, но важно понимать, что перед проведением работ с электрикой  необходимо отключить массу на аккумуляторе, что все цепи новых устройств должны быть защищены предохранителями и тп.

Также я не описываю скучные пункты, типа разборки двери, кик-панели, снятия панели приборов. Начну с разобранных дверей, мы устанавливаем электростеклоподъёмник, закрепив его саморезами за каркас двери. Важно выбирать такое место и прикрутить кронштейны таким образом, чтобы они не мешали карте дверей, она не горбилась и не деформировалась.

Электростеклоподъёмник Spal Deluxe

Электростеклоподъёмник Spal Deluxe

Крепеж стеклоподъёмника

Крепеж стеклоподъёмника

Крепеж стеклоподъёмника

Крепеж стеклоподъёмника

После того как я закрепил механизм, последовала проверка и настройка самого стекла, а в частности у меня проблемы возникли с тугим ходом стекла. Проблема в итоге была решена путем регулировки направляющих стекла и смазки уплотнителя стекла мылом.

Установка 1

Установка 1

Установка 2

Установка 2

Установка 3, итоговый варинат

Установка 3, итоговый вариант

Установка 4, еще одно фото

Установка 4, еще одно фото

После механической установки, я проверял все используя зарядное устройство для аккумулятора. С его помощью было все проверено и настроено. Далее настало время электрической части, проводка имело вид клока проводов спутанных и разорванных. Я привел все в порядок и принял решение, что провода я проведу под панелью приборов, а не по полу.

Проводка, предохранитель в наличии

Проводка, предохранитель в наличии

Сложности в подключении проводов непоредственно к механизму нет, как впрочем и к самой проводке. Может возникнуть вопрос, кудой протащить провода с двери под панель. Этот вопрос я более детально рассматривал в посте об установке акустики, здесь поступил также. Было просверлено три отверстия, а на провода одета гофра.

Сверлим отверстия

Сверлим отверстия

Далее протаскиваем провода в салон и одеваем гофру.

Вот так это выглядит

Вот так это выглядит

Далее дверь можно собирать, не забываем на место ручки стеклоподъёмника устанавливаем заглушку, для этого необходимо будет аккуратно прорезать карту и вставить заглушку. Тем временем  я установил кнопку электростеклоподъёмника вместо заглушки в панели приборов, рядом с включением габаритов. установил точнее непосредственно в заглушку, перед этим прорезав в ней необходимое отверстие.

Кнопка была вставлена в эту заглушку

Кнопка была вставлена в эту заглушку

Что касается подключения самого электростеклоподъёмника, то его я подключил непосредственно к замку зажигания, так как предохранитель имеется на входе питания подъемника. Минус был прикреплен под гайку крепления панели приборов.

Итог установки

Итог установки
