Ставим сигнализацию на ВАЗ 21099

В процессе установки системы сигнализации на машине своими руками нет ничего особо сложного. Главное чтобы вы имели определенные навыки в электричестве и чтении электросхем.

Установка сигнализации на ВАЗ 21099

Установка сигнализации на ВАЗ 21099

Перечень оборудования, материалов и приспособлений которые могут понадобиться в процессе установки системы сигнализации на автомобиль:

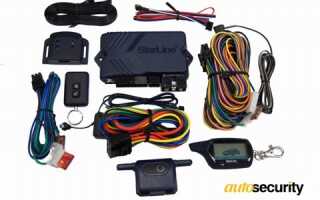

1. В первую очередь требуется сама система сигнализации.
2. Специальный блок управления центральным замком.
3. Активаторы дверей в количестве четырех штук.
4. Нейлоновые стяжки, ими комплектуется система сигнализации.
5. Могут потребоваться клеммы по типу МАМА-ПАПА.
6. Паяльник с необходимыми реактивами. Установка системы сигнализации на автомобиль может обойтись и без использования паяльника, но пайка гораздо прочнее и надежнее, нежели скрутки проводов.
7. Мультитестер и контрольная лампочка.
8. Кусачки.
9. Изоляционная лента.
10. Термоусадка
11. Газовый балончик и пистолет или зажигалка.
12. Нож строительный для зачистки проводов.
13. Набор отверток для снятия облицовки и декоративных накладок в салоне автомобиля.
14. Дрель для установки системы сигнализации под капотом.
15. Специальные клещи для очистки проводов проводки от изоляции.
Изучите схему и инструкцию прилагаемые к системе сигнализации.

Инструкция к сигнализации

Инструкция к сигнализации

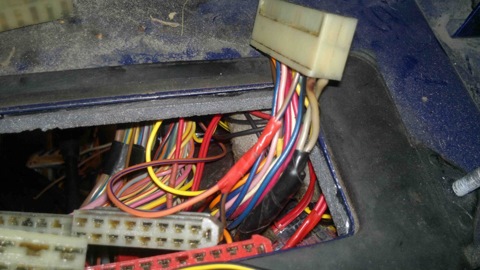

После того как изучите схему отключите клемму массы от аккумуляторной батареи. Спланируйте где расположить основной блок системы сигнализации. Можно расположить прямо под приборной панелью, но имейте в виду то, что контактные колодки располагаются с обеих сторон блока. Это приводит к тому, что провода подключаются к клемным колодкам блока, имея большой изгиб, а это способствует перетиранию изоляции и к возможности возникновения короткого замыкания. Оптимальным будет размещение блока под торпедой.

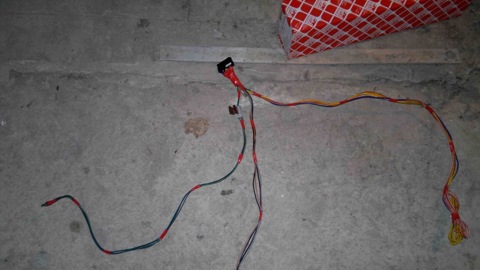

После этого возьмите многопроводный кабель и разделите его на косы в следующем порядке:
Коса, предназначенная для заведения под козырек — за приборную панель. В эту косу входят провода зелено-черного, зелено-желтого, серо-черного, оранжево-фиолетового цветов.
Коса для заведения под торпеду включает провода черного, сине-черного, оранжево-белого, черного и синего цветов.
Коса для заведения под капот состоит из проводов серого, оранжево-серого и черного цветов.
Оставшиеся провода других расцветок лучше всего будет обрезать, а концы заизолировать.
Клемная колодка главного блока системы сигнализации имеет черную петлю. При установке требуется перерезать ее. Это нужно чтобы сигнализация поняла, что у вас на автомобиле установлена механическая коробка передач, это нужно для нормального запуска двигателя дистанционно.

Коса проводов Калина4После разведения проводов на косы осуществляется сама установка системы сигнализации.

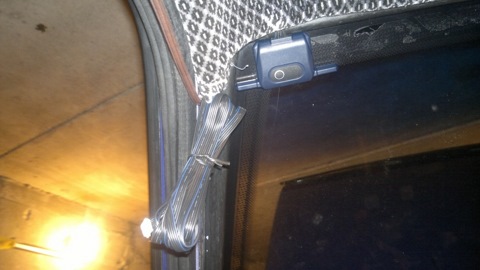

Крепится антенна сверху в левом углу лобового стекла автомобиля. Провод от антенны аккуратно прячется под обшивкой потолка авто, а далее под панелью стойки.

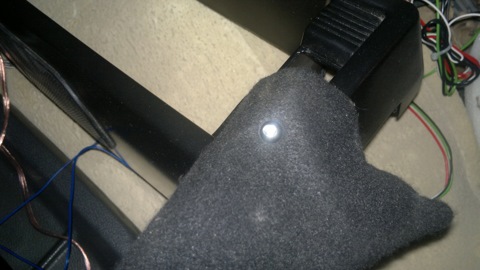

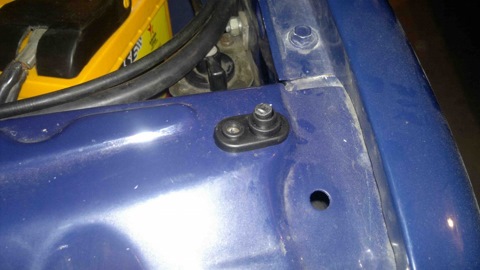

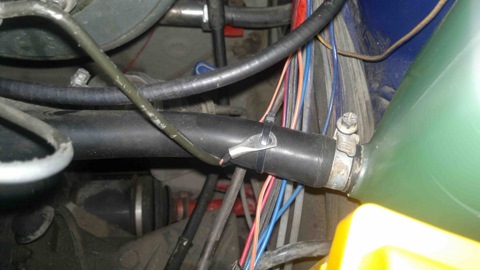

Крепится концевик капота. Иногда его приходится срезать практически заподлицо, в противном случае капот может не закрываться. После этого устанавливается концевик багажника. Когда работы с концевиками багажника и капота закончены, устанавливается светодиод. Лучшее место его установки — нижняя часть накладки левой стойки лобового стекла автомобиля. Сирену устанавливаем рядом с правой стойкой. Датчик температуры крепится с использованием стяжки из нейлона к патрубку расширительного бачка. Крепить датчик на двигатель не стоит, так как высокая температура способна его повредить. Оптимальное расположение датчика удара — передняя левая стойка кузова.

511109876
После того как закреплены все элементы системы сигнализации можно переходить к подключению.
Подключение системы под капотом.
Через проставку корректора фар протягивается оранжево-серый, черный и серый провода. Оранжево-серый подключают к концевику капота, серый провод для подключения к сирене, кроме этого провода, помните о проводе на массу. Температурный датчик подключают следующим образом: оранжево-серый провод соединяют с проводом концевика капота, при этом черный провод соединяется с черным проводом, который спарен с оранжево-серым проводом концевика.
Подключение под приборной панелью.
Подключение осуществляют к приборной панели в таком порядке:
К указателям поворотов крепится зелено-желтый провод, подключаемый к проводу сине зеленого цвета белой колодки, зелено-черный крепится к проводу синего цвета на красной колодке.
К тахометру подключается серо-черный провод от коричнево-красного красной колодки. После подключения не забудьте провести перепрограммирование контроля работы двигателя. Дело заключается в том, что заводское программирование — по напряжению, а требуется по тахометру.
К концевику ручника:
оранжево-фиолетовый провод крепится к коричнево-синему проводу красной колодки. При креплении проводов не забудьте в разрыве впаять диод, который анодом развернут в сторону лампочки ручника

1216151413
Под торпедой: провод черного цвета крепится к массе. Удобнее всего крепить его на рулевую колонку, сине-черный провод крепится к концевику двери водителя, оранжево-белый провод крепится к концевику багажника, желто-черный крепим к соленоиду багажного отделения.

171918

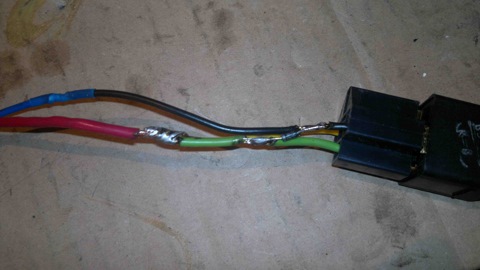

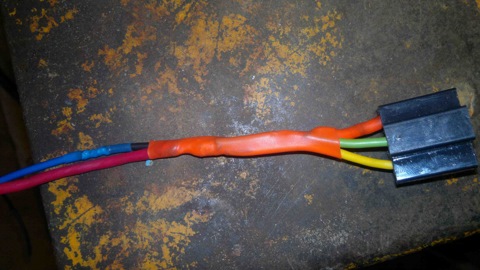

Синий провод можно использовать на свое усмотрение. При помощи него можно запитать, например декоративную подсветку для которой придется установить дополнительное реле. Для крепления пакета рыле желательно сделать специальное крепление.

Держатели под реле, очень удобное решение

Держатели под реле, очень удобное решение

Если вы планируете использовать все каналы сигнализационной системы желательно изготовить самостоятельно крепление для множества реле, которые придется вам подключать к системе.
