Вступление

Устройство ВАЗ 2108, как и любого другого транспортного средства, предполагает запитку электрических цепей от аккумуляторной батареи. Чтобы аккумулятор постоянно находился в исправном состоянии и не подвел вас в самый неподходящий момент, в паре с ним всегда подключается генератор. Аккумулятор особенно важен в момент зажигания двигателя, в процессе же езды, когда машина развивает достаточные обороты, питание всей электрической схемы осуществляется от генератора.

Когда становится вопрос о подключении дополнительных мощных электроприборов к автомобилю —  очень важно согласовать их нагрузку с допустимой мощностью генератора. Для этого важно знать его технические характеристики. А если внезапно загорается индикация отсутствия заряда АКБ — без понимания того, как устроена электрическая схема зарядки, регулятора напряжения и зажигания лучше под капот даже и не заглядывать.

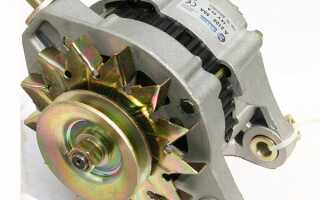

Генератор ВАЗ 2108

Генератор ВАЗ 2108

Краткий обзор модели

Следуем понимать, что электрическая схема подключения генератора подобна как в отечественных автомобилях, так и иномарках и включает в себя стандартный набор компонентов:

  • генератор представляет собой трехфазную электрическую машину, вырабатывающую, соответственно, трехфазный электрический ток, преобразовывая механическую энергию в электрическую;
  • в качестве устройства для преобразования переменного напряжения в постоянное используется, как правило, трехфазный диодный выпрямитель, соединенный согласно схеме Ларионова;
  • для защиты аккумулятора от перенапряжений (напряжение генератора напрямую зависит от числа оборотов двигателя) в схеме используется регулятор напряжения;
  • об исправности схемы зарядки можно судить по индикаторной лампочке на панели приборов;
  • наконец, ключ зажигания и работающее с ним в паре электрическое реле необходимо для включения генератора и других электроприборов в автомобиле (именно поэтому не стоит оставлять надолго включенным зажигание в машине, поскольку схема зарядки также потребляет ток даже когда авто просто стоит на месте).

Ротор генератора является подвижным конструктивным элементом электрической машины, ток к нему подводится через специальный коллектор, по которым ездят графитовые щетки. Если схема зарядки генератора ВАЗ 2108 неисправна, подтверждением чего служит соответствующая индикация на панели приборов, — в первую очередь следует проверить состояние щеток. Вторыми по рейтингу возможных проблем идут механические неисправности. Речь идет о подшипниках роторного вала и ослабленном передаточном ремешке.

Регулятор напряжения

Регулятор напряжения

Возвращаясь к тому, как работает электрическая схема, отметим, что подвести вас может и регулятор напряжения. Чтобы проверить данный конструктивный элемент — подключите к токосъемным щеткам регулятора контрольную лампу либо мультиметр, выставленный на измерение постоянного напряжения в пределе до 20 В, отрицательную клемму АКБ подключаете на массу регулятора и на вывод Б (В) подаете +12В. Если по аналогии запитать устройство напряжением выше 15 В, то контрольная лампочка не загорится.

Если ни одна из вышеописанных рекомендаций не помогает — следует снимать сам генератор, проверять диодный выпрямитель, а также состояние обмоток статора и ротора. Для этой цели вам не лишним будет знать технические характеристики устройства на ВАЗ 2108 и возможные его исполнения. Подробнее читайте в следующем разделе статьи.

Генератор ВАЗ 2108, особенности конструкции и технические характеристики

Самый распространенный тип генератора, который можно встретить на ВАЗ 2108 — это модель серии 37.3701. Основной его параметр — отдаваемый ток. В нашем случае максимальная нагрузка ограничена 55 А (при 5000 об/мин). Максимальное регулируемое напряжение — 14,6 В. Передаточное отношение от двигателя к генератору имеет множитель 2,04.

Некоторые транспортные средства серии ВАЗ 2108 комплектуются генератором модели 94.3701. Аналогичный ему можно встретить на автомобиле ВАЗ 2111. Данная электрическая машина куда мощнее базовой комплектации “Восьмерки” и может выдавать ток до 80 А в нормальном режиме работы при 5000 об/мин. Передаточное отношение от двигателя к генератору имеет множитель 2,4. Словенский вариант данного устройства маркируется как ААК-5102, полностью взаимозаменяем, но имеет несколько другую внутреннюю компоновку деталей.

Механическое усилие от коленвала силового агрегата передается на вал генератора при помощи клинового (для 37.3701) либо поликлинового (для 94.3701) ремешка. Узнать о том, какой именно генератор установлен у вас можно либо из паспорта на автомобиль, либо прочитав бирку на самом устройстве. Если ни один из представленных вариантов не представляется возможным — помочь вычислить “товарища” вам помогут на СТО на специальном испытательном стенде.
