Что делать с распалавленным замком зажигания на классике

Буквально позавчера ночью у меня произошла большая неприятность — перестали работать все цепи, питание которых идет через замок зажигания. одним словом при постановке ключа зажигания в стояночный режим все работало прекрасно, стоило завести двигатель, соответственно перевести замок зажигания в положение «2» как все кроме двигателя не работало.

После недолгих поисков (посреди ночи) был найден виновник — оплавленные контакты в замке зажигания. На тот момент решение было одно — все провода были сдернуты с разъема замка и соединены три провода отвечающих за зажигание и освещение, а двумя оставшимися я произвел пуск. Так и доехал, сегодня же о причинах оплавления контактов замка зажигания на автомобилях ВАЗ.

Причина была найдена быстро — неисправным оказался двигатель дворников, он вызывал почти короткое замыкание, но ток был недостаточен для того чтобы сработал предохранитель.

Также довольно часто причиной оплавления замка зажигания становится цепь стартера. Как это возможно? Да очень просто, на автомобилях постарше года этак до 1990, в цепи управления катушкой втягивающего реле отсутствует реле, которое бы значительно разгрузило замок зажигания и значительно продлило срок работы контактной группы замка зажигания. Его начали устанавливать на автомобилях ВАЗ 2104, 2105, 2107, но «копейки» и «шестерки» остались вне этого улучшения.

Но почему конструкторы сразу не внесли изменения в электросхему? Ответ прост — материалы из которых изготавливают контактную группу. Чаще всего современные пластиковые  контакты выходят из строя в связи с оплавлением корпуса контактной группы, ведь любое соединение контактов имеет свое, хоть и маленькое, сопротивление и как следствие нагревается, контактная дорожка оплавляя пластик «уходит» в корпус глубже вплоть до потери соприкосновения контактов. Раньше этого не было, так как оригинальная контактная группа сделана на основе из текстолита и как следствие контакты хоть и нагреваются, не плавят корпус и работают значительно дольше.

Как же быть в такой ситуации? Что делать?

Замена контактной группы замка зажигания ВАЗ 2101 — 2107

Перед тем как начинать работы по замене контактов, ОБЯЗАТЕЛЬНО необходимо отключить минусовую клемму от замка зажигания, штопорное кольцо может упасть на клеммы замка и вызвать короткое замыкание, а как следствие пожар.

Заменить контактную группу замка зажигания довольно просто:

  1. Для начала надо крестовой отверткой открутить четыре винта, которые крепят пластиковый чехол на рулевой колонке.
  2. Дальше я рекомендую вам поочередно снять и установить все провода по одному, так вы избежите путаницы в проводах.
  3. Теперь необходимо снять штопорное кольцо, оно держит контактную группу в целом состоянии с замком. Оно выглядит так:

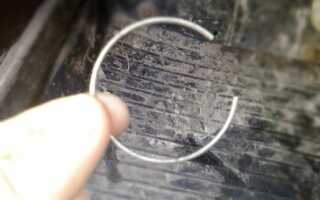

    Штопорное кольцо замка зажигания

    Штопорное кольцо замка зажигания



  4. Также для того, чтобы облегчить установку после извлечение старой контактной группы будет не лишним посмотреть в каком положении она стоит, и каким боком была вставлена. Если вы это заметили, достаточно просто повернуть старую таким же образом и вставить в замок зажигания.
  5. Далее будет все просто. Берем штопорное кольцо и вставляем на место, это легче сделать если сразу вставить кольцо стороной противоположно разрезу, а края поправить с помощью плоской отвертки.
  6. После этого можно проверить как поворачивается ключ в замке, если все верно, то можно одеть клемму и наслаждаться:)

В одном из следующих постов будем устанавливать реле в цепь стартера, для сохранения контактной группы замка зажигания. Удачи вам!
