Замена натяжного ролика и ремня ГРМ на Приоре

Ремень ГРМ – важный узел мотора вашего авто, связывающий коленвал с распределительными валами. Основной его функцией является точное и своевременное движение клапанов в соответствии с положениями поршней в цилиндрах. В случае обрыва это соответствие нарушается, и клапаны могут начать двигаться навстречу поршням, что неминуемо приводит к большому и дорогостоящему ремонту. Именно поэтому рекомендуется при каждой возможности контролировать состояние ремня ГРМ. В Лада Приора замена ремня ГРМ, или его проверка, требуется с такой же частотой и по тем же причинам, что и на других авто. Сейчас мы детально рассмотрим данный процесс.

Проверка проводится на холодном двигателе комнатной температуры. Если на вашем автомобиле установлен кондиционер, то необходимо снять ремень привода дополнительных агрегатов. Чтобы детально осмотреть ремень ГРМ, необходимо подвесить одно колесо, приподняв автомобиль домкратом или подъёмником. Далее, внимательно изучая каждый миллиметр ремня, вращаем подвешенное колесо вперёд по ходу движения автомобиля. Ремень должен быть идеально ровным, без продольных и поперечных порезов. На ремне не должно быть никаких отслоений и не должно торчать ниток, входящих в его состав. Каждый зубчик должен быть на месте и в основании каждого зубчика не должно быть трещин и оборванных кусков ремня. Не менее важно отсутствие следов подтёка масла на ремень. Ремни такого типа, в прочем, как и любые другие ремни, не терпят попадания на них моторного или любого другого масла – оно очень быстро разрушает их состав и, рано или поздно, приводит к обрыву самого ремня ГРМ. Прежде чем заменить ремень ГРМ вследствие попадания на него масла, необходимо выяснить и устранить причину течи.

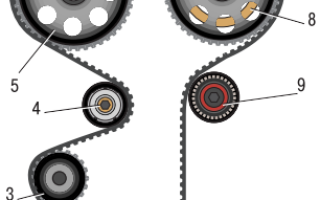

На силовых агрегатах ВАЗ-21126 распредвалы приводятся во вращение шкивом коленвала (1). Под правым распределительным валом (если смотреть на подкапотное пространство спереди) находится опорный ролик (9) ремня газораспределительного механизма (2). Под левым распредвалом находится ролик, используемый для натяжки ремня (4). Ещё ниже, под натяжным роликом, находится насос охлаждающей жидкости, шкив (3) которого приводится в движение зубчатым ремнём. Крепление натяжного ролика устроено так, что ось вращения может смещаться относительно двигателя. Это и создаёт натяжку ремня ГРМ при повороте ролика относительно оси его крепления. За правым шкивом распредвала (7) закреплён синхронизирующий диск (8), который обеспечивает работу датчик фаз ГРМ. Привод закрыт пластиковыми крышками во избежание попадания посторонних предметов, пыли и грязи. Чтобы грамотно установить фазы, используются специальные метки:

— метка A, расположенная на шкиве коленвала должна совпадать с меткой B, расположенной на корпусе двигателя над коленвалом

— метка D, расположенная на шкиве левого распредвала (5) должна совпадать с меткой C, расположенной на задней крышке (6)

— метка E шкива распределительного вала (7) должна совпадать с меткой F на задней крышке (6)

Схема ремня ГРМ Лада Приора

Замена ремня ГРМ. ВАЗ, Приора

Рекомендуется ставить новый зубчатый ремень при обнаружении даже маленьких недочётов, поскольку обрыв ремня многократно увеличивает временные и финансовые затраты на ремонт двигателя внутреннего сгорания. Для того чтобы заменить ремень, необходимо иметь следующий инструмент:

— ключ 17 мм (накидной)

— ключ 15 мм (рожковый)

— ключ TORX.T30

— крестовая отвертка

— ключ для вращения ролика (натяжного)

— маленькая монтировка или большая прочная отвертка

До того, как вы приступите к монтажу нового ремня, нужно обезжирить все поверхности, которые соприкасаются с ремнём. Рекомендуется всегда менять натяжной подшипник вместе с ремнём (как правило, их можно купить комплектом).

Выполните следующие действия:

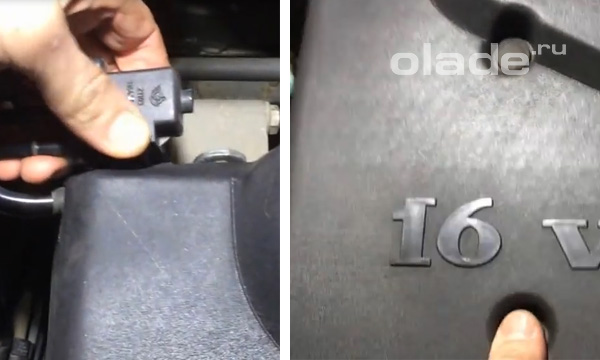

Уберите минусовой провод с АКБ, ослабив гайку на клемме. Снимите датчик адсорбера и крышку двигателя.

Датчик адсорбера и крышка двигателя

Открутите крышку ремня ГРМ.

Два верхних болта откручиваются ключом TORX T30.

Открутите крышку ремня ГРМ

Ключом 17 мм открутите болт натяжного ролика, который натягивает приводной ремень.

Ключом 17 мм открутите болт натяжного ролика

Отведите приводной ремень в сторону.

Отведите приводной ремень в сторону.

Открутите 2 болта нижней части крышки ремня ГРМ и снимите её.

Открутите 2 болта нижней части крышки ремня ГРМ и снимите её

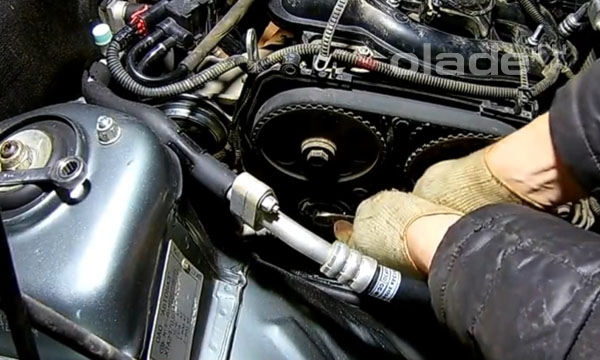

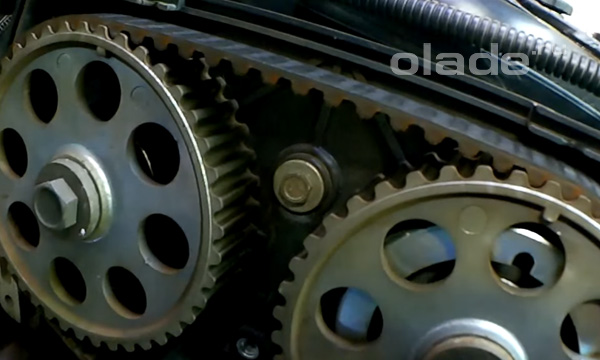

Ключом 17 мм покрутите коленвал и выставьте метки на распредвалах.

Ключом 17 мм покрутите коленвал и выставьте метки на распредвалах

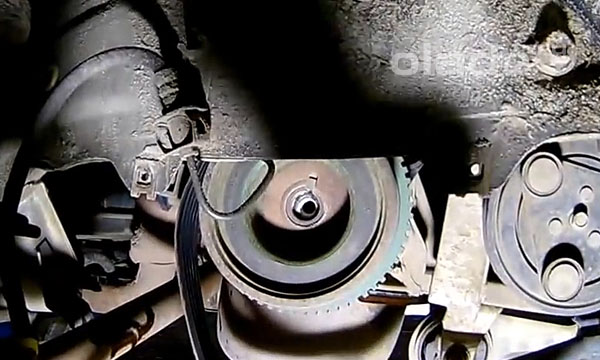

Для того, чтобы открутить шкив коленвала, можно воспользоваться пневмопистолетом либо воспользоваться помощью. Помощник, находясь в салоне, должен включить 5 передачу, нажать на тормоз и держать его. Далее необходимо рычагом открутить шкив коленвала.

Необходимо рычагом открутить шкив коленвала.

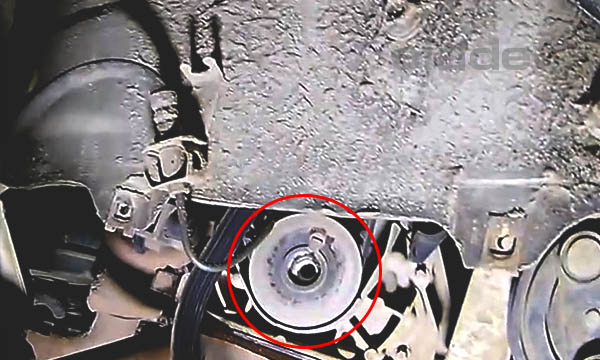

Снимите прижимную шайбу за шкивом коленвала.

Снимите прижимную шайбу за шкивом коленвала.

Необходимо выставить метки на коленвале и после этого проверить метки на распредвалах.

Необходимо выставить метки на коленвале

Ключом 15 мм ослабьте болт натяжного ролика и открутите его.

Ключом 15 мм ослабьте болт натяжного ролика

и открутите его

Снимите ремень ГРМ.

Снимите ремень ГРМ

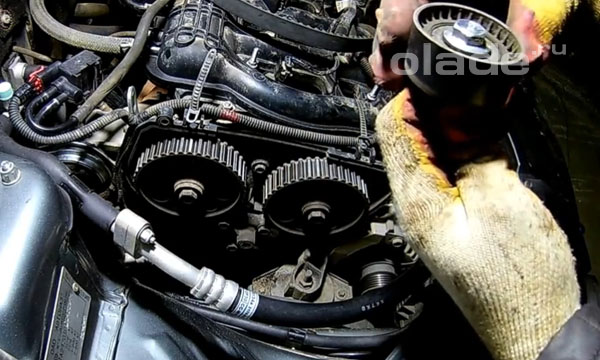

Ключом 15 мм открутите обводной ролик.

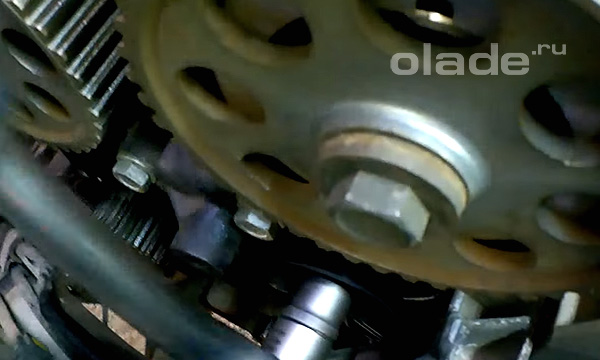

Ключом 15 мм открутите обводной ролик

Снимите обводной ролик

Установите новый обводной ролик.

Установите новый обводной ролик

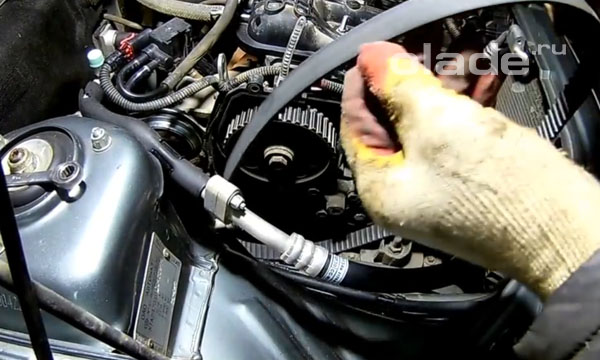

Сначала оденьте новый ремень на звезду коленвала.

После заведите ремень через обводной ролик на распредвал.

Заведите ремень через обводной ролик на распредвал

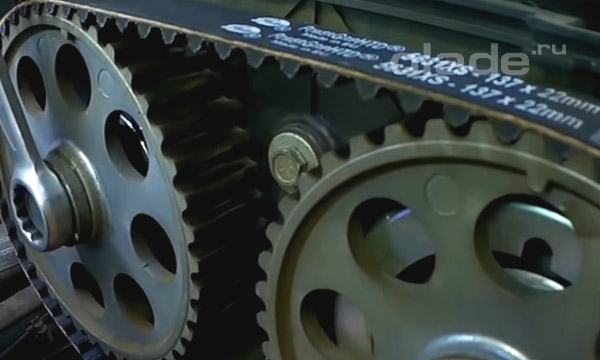

Далее заведите ремень на второй распредвал. Следите за тем, чтобы метки были на месте.

Метки должны быть на месте

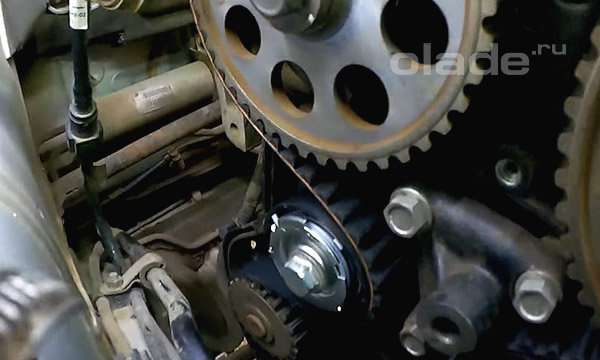

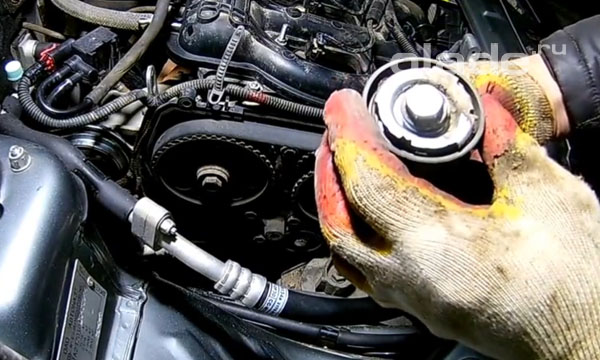

Заводим ремень на помпу и устанавливаем новый натяжной ролик.

Устанавливаем новый натяжной ролик

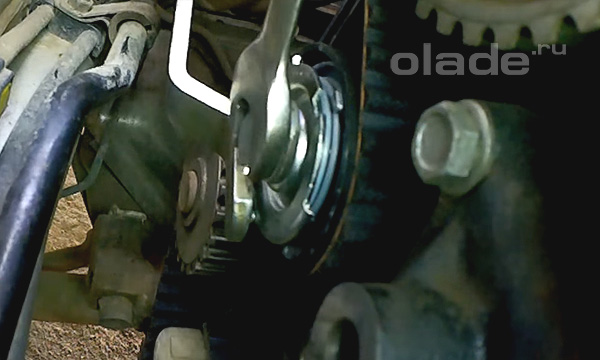

Поворачивая ключом для вращения ролика взведите натяжитель до тех пор, пока метка не совпадёт.

Поворачивая ключом для вращения ролика взведите натяжитель до тех пор, пока метка не совпадёт.

Поворачивая ключом для вращения ролика взведите натяжитель до тех пор, пока метка не совпадёт

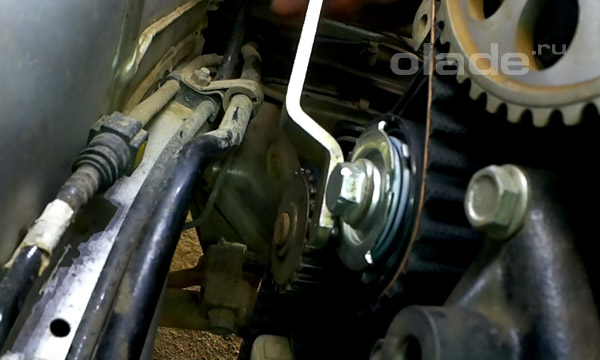

Зафиксировав данное положение, затягиваем болт.

Зафиксировав данное положение, затягиваем болт

Обязательно убедитесь в том, что метки на всех элементах совпадают.

Ставим на место прижимную шайбу и шкив коленвала. Закручиваем гайку пневмопистолетом. Соберите все остальные детали в порядке, обратном демонтажу.

Проверка и регулировка натяжения ремня привода газораспределительного механизма.

Если вы хотите, чтобы ремень служил долго и безотказно, важно поддерживать его натяжку в правильном положении. Для этого периодически тестируйте натяжку. Особое внимание уделите первому натяжению нового ремня. Если ремень ослаблен, возрастает поперечная нагрузка на зубья, что многократно ускоряет их износ. В некоторых случаях при сильно ослабленном ремне велика вероятность перемещения зубьев ремня относительно шкивов. Это может привести в лучшем случае к нестабильности работы двигателя и потере мощности. В худшем случае – к дорогостоящему ремонту. Для проверки натяжения необходимо выполнить следующие действия:

1. Открутите 5 болтов крепления защитной крышки ГРМ и уберите крышку в сторону.

2. Нажмите на ремень ГРМ ровно по центру между шкивами распредвалов с усилием в 100 Ньютонов (10 кгс). Прогиб ремня от горизонтального положения должен быть не более 7 миллиметров. Современные натяжные ролики также обеспечены механизмом контроля натяжки. Для проверки качества натяжки, убедитесь в совпадении метки А на наружной части ролика с выступом Б.Проверка натяжения ремня ГРМ3. Для регулировки натяжки, слегка выкрутите болт крепления ролика и, вращая ролик, добейтесь полного совпадения меток, описанных выше (см. рис.)

4. Зафиксируйте натяжку, затянув болт крепления ролика.

5. Осуществите сборку всех оставшихся деталей в противоположном снятию порядке.
