Как найти обрыв и короткое замыкание в проводке автомобиля

Многие автолюбители при появлении проблем с электропроводкой тут же начинают судорожно искать знакомого автоэлектрика для решения проблемы, мотивируя это тем, что не разбираются в электричестве. На деле же, ничего сложного нет в том, чтобы провести диагностику электрики самостоятельно. Для этого вам понадобится мультиметр и немного знаний, которые мы постараемся изложить для вас в этой статье. Прочитайте информацию ниже, и у вас не возникнет вопросов о том, как найти короткое замыкание в автомобиле или же, наоборот, как найти обрыв провода в автомобиле.

Признаки неисправности электропроводки

Как найти обрыв и короткое замыкание в проводке автомобиля (фото 1)

Прежде чем проводить диагностику электрики автомобиля, необходимо убедиться в том, что проблема с проводкой. Перечислим основные виды неисправностей электропроводки и их признаки:

  • Короткое замыкание. Одна из самых опасных проблем с проводкой, способная вызвать опасное для здоровье задымление, и даже пожар – собственно это и есть признаки короткого замыкания в автомобиле. Важно немедленно прекратить эксплуатацию автомобиля, поскольку в перегретые от замыкания провода могут расплавить изоляцию соседних проводов и только усугубить ситуацию. Чаще всего такие проблемы заканчиваются перегоревшим предохранителем или реле.
  • Обрыв проводки. Это более безопасная неисправность, последствиями (и, одновременно, признаками) которой может стать лишь выход определённого электрического узла из строя (в некоторых случаях – и всей электрики).

Короткое замыкание в машине

Для ответа на вопрос о том, как найти короткое замыкание в автомобиле, первым делом проверьте все предохранители и реле – как правило, при замыкании один из них должен выйти из строя. После обнаружения такого предохранителя или реле – выясните по описанию (на крышке блока предохранителей) к какому узлу он принадлежит. Далее начинайте исследовать этот узел – осмотрите визуально все провода, идущие от него до блока предохранителей.

Как найти обрыв и короткое замыкание в проводке автомобиля (фото 2)

Если внешние признаки короткого замыкания в автомобиле не найдены, то установите мультиметр в режим измерения сопротивления, после чего отключите «плюс» проверяемого узла от блока предохранителей и от питаемого им прибора. Затем подключите один контакт мультиметра к плюсовому проводу, второй контакт – к массе. Если короткого замыкания нет, то сопротивление на мультиметре будет равно единице. В противном случае – «плюс» где-то касается «минуса».

Поиск обрыва проводки в автомобиле

Как найти обрыв и короткое замыкание в проводке автомобиля (фото 3)

Для того чтобы проверить авто на утечку тока мультиметром – вам понадобится произвести всё те же действия. Замер сопротивления является показателем наличия контакта или его отсутствия. При отсутствии контакта сопротивление стремится к бесконечности (или цифре «1» на приборе). При наличии контакта, сопротивление должно в идеале стремиться к нулю (сем меньше – тем лучше). Так вот, чтобы проверить обрыв проводки, нужно подключить мультиметр к двум контактам, подозреваемым в обрыве и замерить сопротивление, повторимся — единица на экране мультиметра будет обозначать обрыв.

Во избежание повторения обрыва – не скручивайте провода руками. Используйте только паяльник и специальную термоусадку. Если обрыв в клемме, то перед ремонтом обязательно зачистите её.

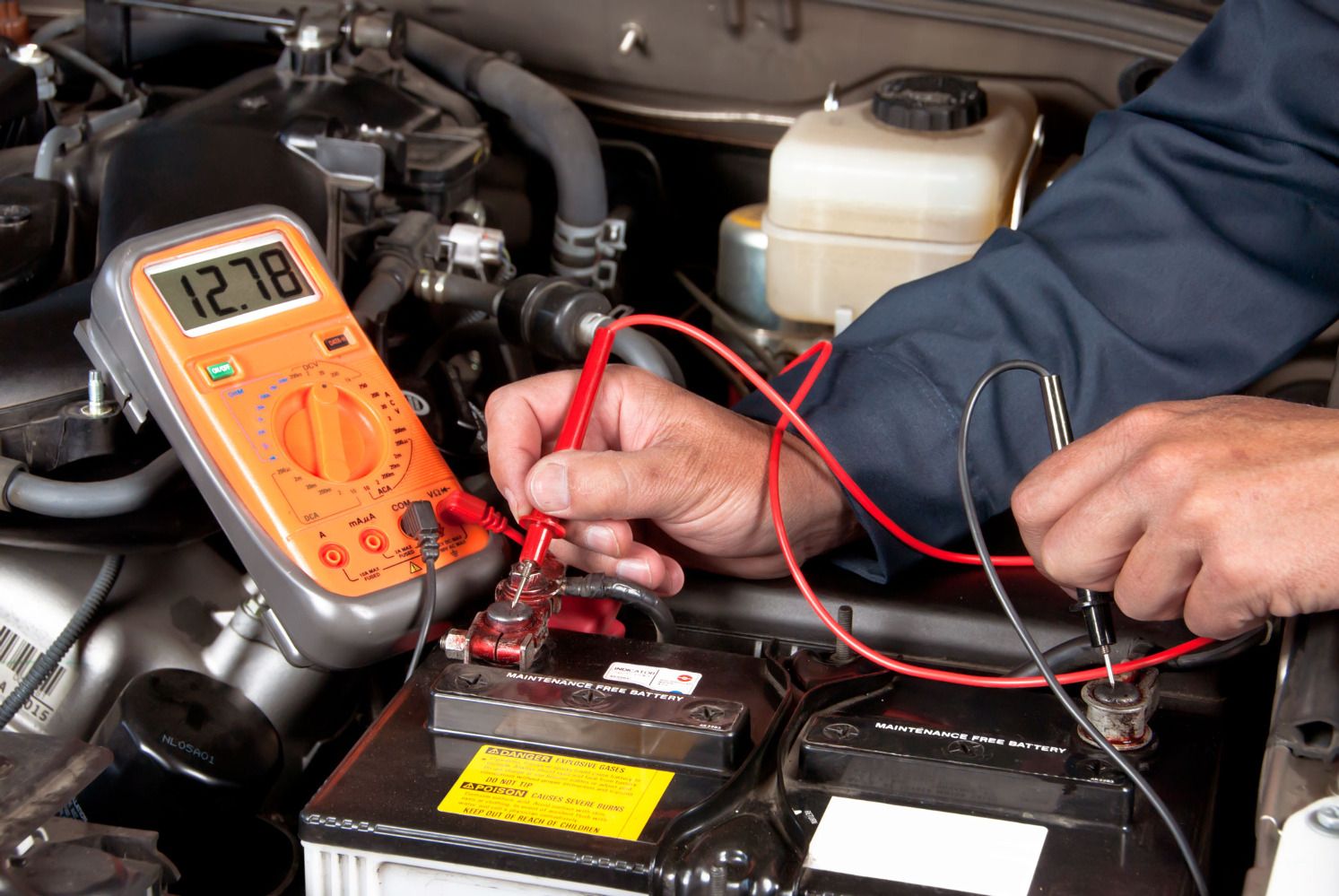

Как проверить авто аккумулятор мультиметром

Как найти обрыв и короткое замыкание в проводке автомобиля (фото 4)

Если у вас появилось подозрение в плохой работе аккумуляторной батареи, то здесь вам в помощь, опять же, мультиметр. Итак, вооружитесь мультиметром, настроенным на замер напряжения (20В):

  • Отключите одну клемму и подсоедините красный контакт к «плюсу», а чёрный – к «минусу». Нормальное напряжение должно быть в пределах 12,4 – 12,8 Вольт. Важно производить замер минимум через час после остановки двигателя.
  • Замерьте напряжение под нагрузкой, равной числу, в два раза большему ёмкости. Например, если ёмкость 75 Ам/час, то нагрузка должна составлять 150 Ам. Если напряжение проседает ниже 9 Вольт, значит с АКБ вашего автомобиля что-то не так (недозаряд, либо выход из строя). После отключения нагрузки напряжение должно восстановиться за 5-10 секунд.
