Установка парктроника на Ладе Гранта

Парктроник – незаменимый помощник автовладельцу во время парковки. При помощи подобного устройства можно легко припарковать легковой автомобиль практически любого размера даже в самое маленькое парковочное место. На автомобили марки Лада подобное устройство идет в качестве опции для довольно дорогих версий автомобиля, однако поставить его самостоятельно сможет каждый.

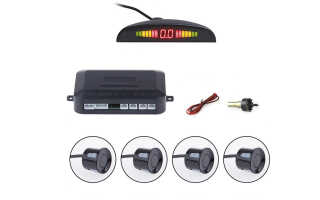

Установка парктроника на Ладе Гранта, парктроник

Для самостоятельной установки парковочного помощника вам необходим следующий инструмент: головка на «13» с трещеткой, рожковый ключ на «10» или головка аналогичного размера, биты Torx T10, крестовая отвертка, канцелярский нож и изолента.

Для начала определитесь с моделью. Если не учитывать специфические модели, то основная часть товара в магазинах делится на два типа: с экраном и без. Версии без экрана имеют лишь звуковой индикатор о приближении к препятствию, как это сделано в заводских комплектациях, но мы рекомендуем вам приобретать версии с дисплеем, поскольку именно такие варианты позволят получить максимальное количество информации о дистанции до препятствия, а так же определить с какой стороны автомобиля он находится.

Что касается вопроса количества сонаров, для автомобилей малого и среднего класса нормой считается три-четыре датчика на бампере, мы рекомендуем вам остановить свой выбор на моделях с четырьмя сонарами, они дают более полную картину, благо цена на такие модели отличается не сильно.

В некоторых моделях парковочных ассистентов прилагается лента, на которой отмечен шаг установки сонаров. Если подобного трафарета вы не получили, нанесите полоску малярного скотча на бампер автомобиля, чтобы не повредить краску при сверлении и проведите разметку самостоятельно. Большинство парктроников размещаются по одной и той же схеме, обязательное расстояние от сонара до поверхности земли не менее 45 сантиметров, расстояние между датчиками не менее 25 сантиметров. Будьте так же внимательны, в бампере есть ребра жесткости и проводка освещения заднего регистрационного номерного знака, очень важно не попасть в них иначе могут возникнуть трудности при прокладке кабеля. Визуально датчики должны быть размещены примерно так, как указано на снимке.

Установка парктроника на Ладе Гранта, расположение датчиков парктроника

Отверстия проделываются фрезой, которая почти всегда поставляется в комплекте с парковочным ассистентом, заранее уточните у продавца, есть ли она в комплекте, если нет, докупите отдельно под размер ваших датчиков.

Следующим этапом установки парктроника будет заведение проводки в салон автомобиля и дальнейшее ее подключение.

Для удобства прокладки кабелей от датчиков и заведения их в салон автомобиля потребуется частично снять бампер. Для этого в багажном отделении отщелкните пистоны крепления обшивки багажника и отогните обшивку. Ключом на «10» или торцевой головкой аналогичного размера открутите три гайки крепления заднего фонаря к кузову автомобиля и, плавно покачивая, потяните его на себя, выводя из зацепления с пистоном в крыле.

После снятия фонаря откроется доступ к двум болтам под головку на «13», открутите их, а так же открутите четыре болта аналогичного размера на порожке бампера.

Используя биту Torx T10, открутите винты крепления бампера к арке автомобиля и, интенсивным рывком сдерните бампер из фиксаторов.

Уложите проводку от датчиков в гофру, чтобы исключить возможность ее перетирания и загрязнения и заведите ее через резиновую заглушку в недра багажника. Резиновая заглушка отмечена на фото снимке.

Установка парктроника на Ладе Гранта, резиновая заглушка

Крестовой отверткой открутите винты крепления пластикового порога багажника, чтобы получить доступ к проводке питания фонаря заднего хода. Вам потребуется найти зеленый провод, который будет выступать в роли источника «плюса» для питания устройства.

Установка парктроника на Ладе Гранта, проводка питания фонаря заднего хода

«Минус» берем от болта массы рядом на кузове.

Установка парктроника на Ладе Гранта, «минус»

Подключаем кабель питания в блок управления. Так же производим подключение самих датчиков, тут будьте внимательны, поскольку их размещение строго фиксировано. В зависимости от модели метки идут от единицы до четырех, либо от А до D, что указывает на датчики слева направо, то есть крайний левый датчик подключается в гнездо один или А и так далее.

Блок управления закрепите на двухстороннем скотче в нише крыла.

Установка парктроника на Ладе Гранта, закрепить блок управления

Провод для экрана проведите вдоль порогов либо под обшивкой потолка и разместите в любом удобном вам месте. Наиболее предпочтительное место размещения экрана парковочного ассистента на зеркале заднего вида. Информация о расстоянии до помехи будет видна одновременно с просмотром обстановки в зеркало заднего вида.

Установка парктроника на Ладе Гранта, работа парктроника

Установка парковочного ассистента достаточно проста и не дорога, справиться с ней сможет абсолютно каждый, но наличие подобной опции позволит значительно обезопасить движение автомобиля задним ходом и упросить процесс парковки автомобиля.
